嵌入式安全疏散标志空间结构研究与设计

doi:10.16265/j.cnki.issn1003-3033.2022.10.1797

中国安全科学学报 ›› 2022, Vol. 32 ›› Issue (10): 193-200.doi: 10.16265/j.cnki.issn1003-3033.2022.10.1797

嵌入式安全疏散标志空间结构研究与设计

范芮雯(), 代张音^**(), 周慧, 田世祥, 季涛

贵州大学矿业学院，贵州贵阳 550025

收稿日期:2022-03-10 修回日期:2022-07-18 出版日期:2022-10-28
通讯作者:
**代张音（1981—），女，贵州铜仁人，博士，讲师，主要从事安全科学与技术、矿山灾害预测理论与控制方面的研究。E-mail：zydai1@gzu.edu.cn。
作者简介:
范芮雯（1995—），女，甘肃武威人，硕士研究生，研究方向为安全人机工程学。E-mail：starfrw@163.com。
田世祥副教授
基金资助:
贵州省科技计划项目（黔科合支撑[2021]一般517(黔科合支撑[2021]一般517); 贵州大学引进人才科研项目(贵大人基合字（2019）42号); 贵州大学实验室开放项目(SYSKF2022-063)

Research and design of space structure of embedded safety evacuation signs

FAN Ruiwen(), DAI Zhangyin^**(), ZHOU Hui, TIAN Shixiang, JI Tao

Mining College， Guizhou University， Guiyang Guizhou 550025， China

Received:2022-03-10 Revised:2022-07-18 Published:2022-10-28

摘要/Abstract

摘要：

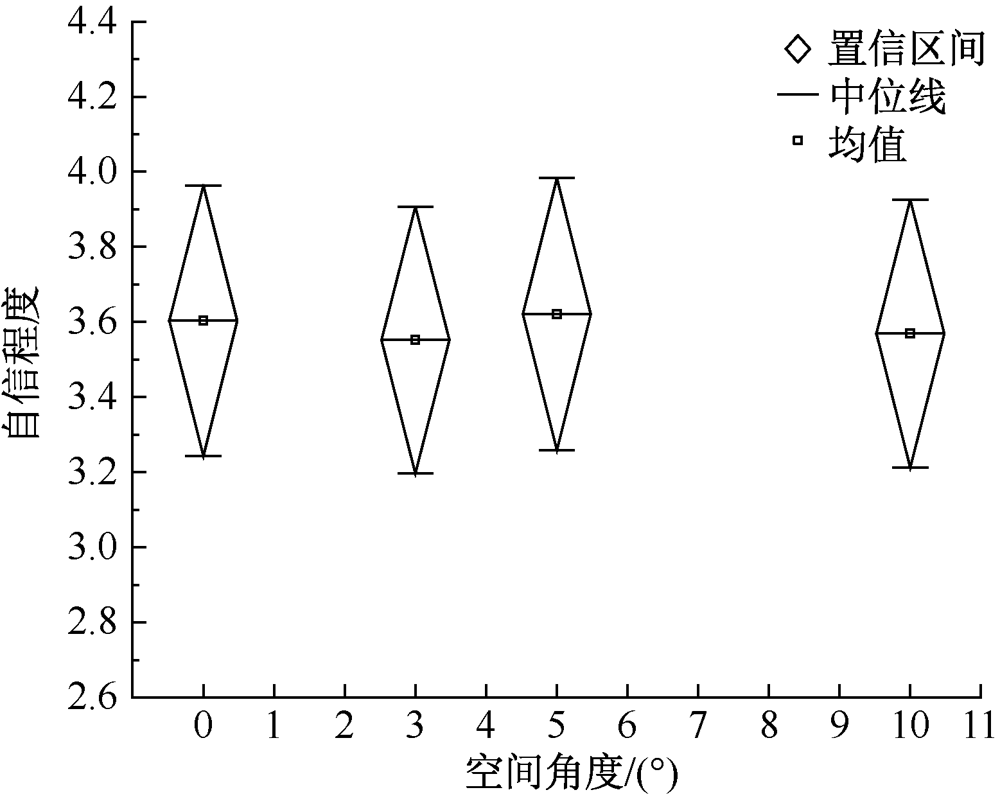

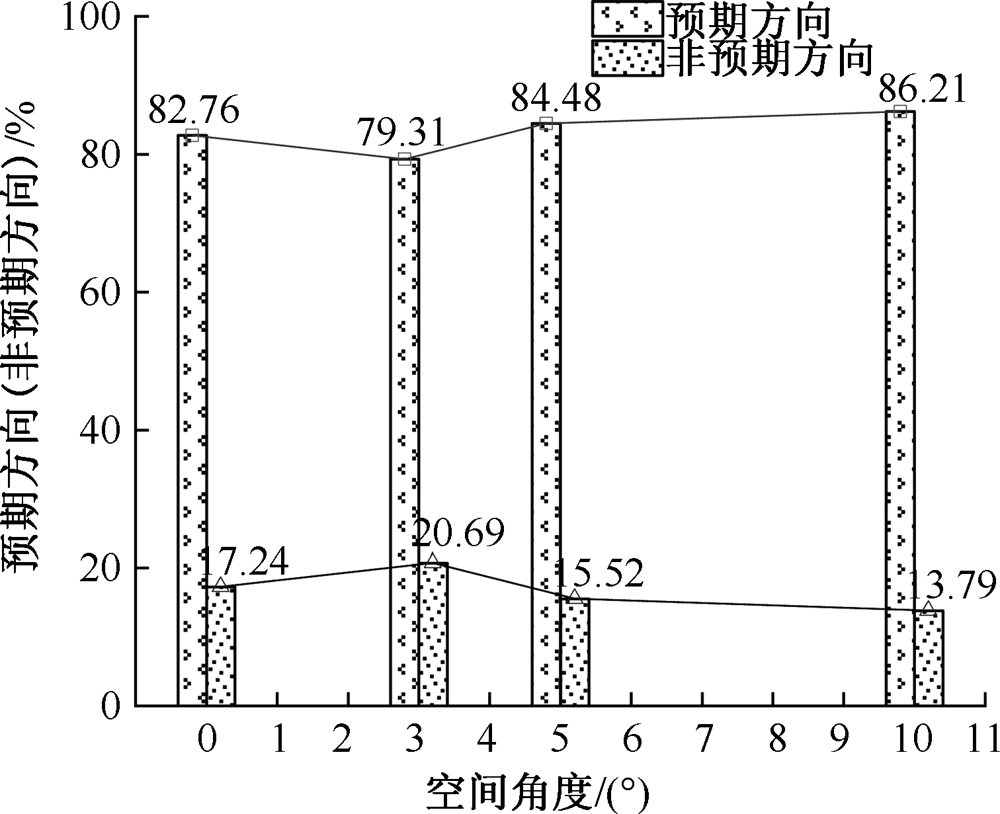

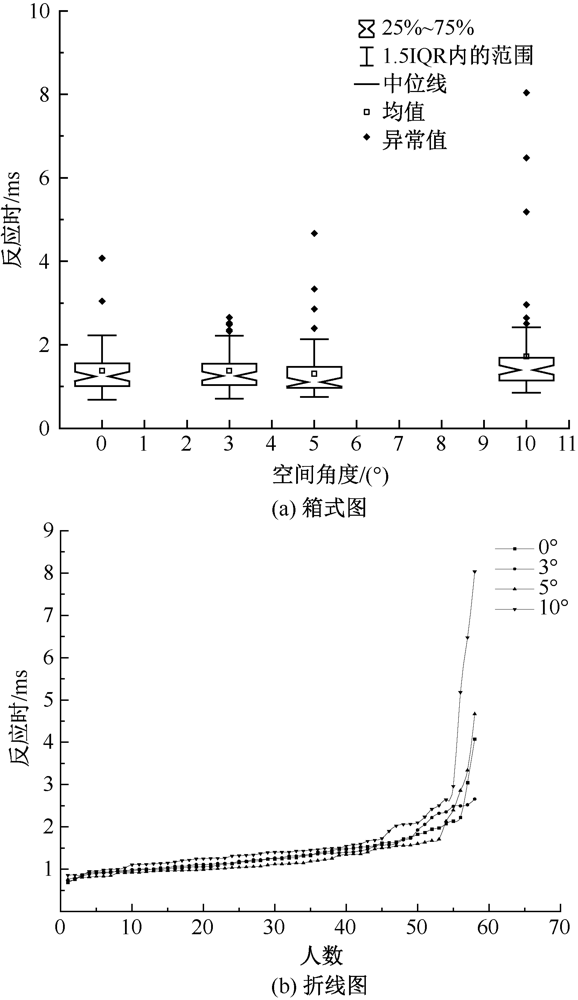

为提高嵌入式安全疏散标志视觉吸引力，开展空间方向信息传递效能模拟试验，分析不同空间角度嵌入式安全疏散标志对选择反应时、预期选择相符度及选择自信程度的影响，并通过消防演习进行验证，得出最优空间角度。最后依据研究结果设计一种空间立体嵌入式安全疏散标志。结果表明：整体上，空间角度越大，可视面积越大，选择反应时越短，预期选择相符度、选择自信程度越高。空间角度为5°时空间方向信息传递效能最强，参演人员平均逃生时间最短，且选择非熟悉出口比例增加。空间立体结构嵌入式安全疏散标志能够提高火灾应急疏散效率。

关键词: 嵌入式, 安全疏散标志, 空间结构, 空间方向信息, 传递效能

Abstract:

In order to improve visual appeal of embedded safety evacuation signs， a simulation test of their spatial direction information transmission efficiency was conducted. Influence of their different spatial angles on subjects' choice response time， expected choice conformity and choice confidence was analyzed， and verified through fire drills to get the optimal space angle. Finally， a kind of spatial three-dimensional embedded safety evacuation signs was designed according to research results. The results show that generally the larger the spatial angle is， the larger the visible area there will be， the shorter the choice response time and the higher the expected choice conformity and choice confidence will be. When the angle is 5°， spatial direction information transmission efficiency is the strongest， with the average escape time of participants being the shortest， and proportion of choosing unfamiliar exits increases. The embedded safety evacuation sign with a spatial three-dimensional structure can effectively improve efficiency of fire emergency evacuation.

Key words: embedded, safety evacuation sign, space structure, space direction information, transmission efficiency

范芮雯, 代张音, 周慧, 田世祥, 季涛. 嵌入式安全疏散标志空间结构研究与设计[J]. 中国安全科学学报, 2022, 32(10): 193-200.

FAN Ruiwen, DAI Zhangyin, ZHOU Hui, TIAN Shixiang, JI Tao. Research and design of space structure of embedded safety evacuation signs[J]. China Safety Science Journal, 2022, 32(10): 193-200.

图/表 12

图1

图2

图3

图4

图5

表1

图6

图7

图8

表2

图9

图10

参考文献 20

[1]	应急管理部消防救援局. 全国火灾及接处警情况.[EB/OL].[2019-08-06]. https://www.119.gov.cn/gongkai/sjtj.
[2]	JIN T, YAMADA T, KAWAI S, et al. Evaluation of the conspicuousness of emergency exit signs[J]. Fire Safety Science, 1991, 3: 835-841. doi: 10.3801/IAFSS.FSS.3-835
[3]	NILSSON D, FRANTZICH H, SAUNDERS W L. Influencing exit choice in the event of a fire evacuation[J]. Fire Safety Science, 2008, 9: 341-352. doi: 10.3801/IAFSS.FSS.9-341
[4]	张坤, 崔彩彩, 牛国庆, 等. 安全标志边框形状及颜色的视觉注意特征研究[J]. 安全与环境学报, 2014, 14(6):18-22.
	ZHANG Kun, CUI Caicai, NIU Guoqing, et al. Research on the visual attention and identification features of the shapes and colors of the safety signs[J]. Journal of Safety and Environment, 2014, 14(6):18-22.
[5]	邓捷, 李海, 凤四海. 低照度下火场应急疏散标志颜色特征研究[J]. 消防科学与技术, 2020, 39(7):977-981.
	DENG Jie, LI Hai, FENG Sihai. Color characteristics of fire emergency evacuation signs in low illumination environment[J]. Fire Science and Technology, 2020, 39(7):977-981.
[6]	KUBOTA J, SANO T, RONCHI E. Assessing the compliance with the direction indicated by emergency evacuation signage[J]. Safety Science, 2021, 138(S1): DOI:10.1016/j.ssci.2021.105210. doi: 10.1016/j.ssci.2021.105210
[7]	张述杰, 王荣, 顾恒胜. 基于哈斯效应的疏散指示系统[J]. 电气应用, 2012, 31(23):70-72.
	ZHANG Shujie, WANG Rong, GU Hengsheng. Evacuation indication system based on Haas effect[J]. Electrotechnical Application, 2012, 31(23):70-72.
[8]	刘盛鹏. 基于触觉的消防应急疏散技术研究[J]. 消防科学与技术, 2014, 33(4):435-437.
	LIU Shengpeng. Study on tactile evacuation indicatory sign[J]. Fire Science and Technology, 2014, 33(4):435-437.
[9]	董文辉, 于春雨, 许磊. 基于声指示的疏散引导技术研究[J]. 消防科学与技术, 2020, 39(12):1705-1708.
	DONG Wenhui, YU Chunyu, XU Lei. Research on directional evacuation technology based on acoustic indication[J]. Fire Science and Technology, 2020, 39(12):1705-1708.
[10]	冉海潮, 孙丽华, 郭英军. 建筑火灾中智能疏散诱导系统对人群疏散的影响[J]. 安全与环境学报, 2015, 15(1):172-175.
	RAN Haichao, SUN Lihua, GUO Yingjun. Influence of the intelligent evacuation guidance system on the crowd evacuation in case of building fire[J]. Journal of Safety and Environment, 2015, 15(1):172-175.
[11]	王春雪, 吕淑然. 情绪对安全标志识别影响研究[J]. 中国安全科学学报, 2016, 26(3):15-20.
	WANG Chunxue, LYU Shuran. Research on effect of emotions on recognition of safety sign[J]. China Safety Science Journal, 2016, 26(3):15-20.
[12]	付煜奇. 一种壁挂式消防指示灯:中国,CN210950974U[P]. 2020-07-07.
[13]	王晓生. 一种多功能安全出口指示牌:中国,CN206649863U[P]. 2017-11-17.
[14]	刘盛鹏. 疏散通道交叉口诱导标志设计[J]. 消防科学与技术, 2017, 36(11):1552-1554.
	LIU Shengpeng. Design of evacuation guiding sign for escape route intersection[J]. Fire Science and Technology, 2017, 36(11):1552-1554.
[15]	吴忠, 杨林, 石旻磊, 彭林林. 一种应急指示牌:中国,CN209880078U[P]. 2019-12-31.
[16]	牟卫东. 一种消防通道用指示灯:中国,CN212516433U[P]. 2021-02-09.
[17]	GB13495—2015,消防安全标志[S].
	GB13495-2015,Fire safety sign[S].
[18]	GB15630—1995,消防安全标志设置要求[S].
	GB15630-1995,Fire safety sign setting requirements[S].
[19]	王锡川. 火灾最佳逃生时间是90秒[EB/OL].[2019-08-06]. https://www.sohu.com/a/332010991_120206155.
[20]	CHAN Anying, HE Jingtao, LIANG Manchun, et al. Crowd response considering herd effect and exit familiarity under emergent occasions: a case study of an evacuation drill experiment[J]. Physica A: Statistical Mechanics and its Applications, 2020, 556: DOI:10.1016/j.physa.2020.124654. doi: 10.1016/j.physa.2020.124654

空间角度/（°）	0	3	5	10
可视面积区间/mm²	0~1 927	101~2 028	168~2 094	335~2 247
可视面积比	1	1.052 4	1.086 7	1.166 1

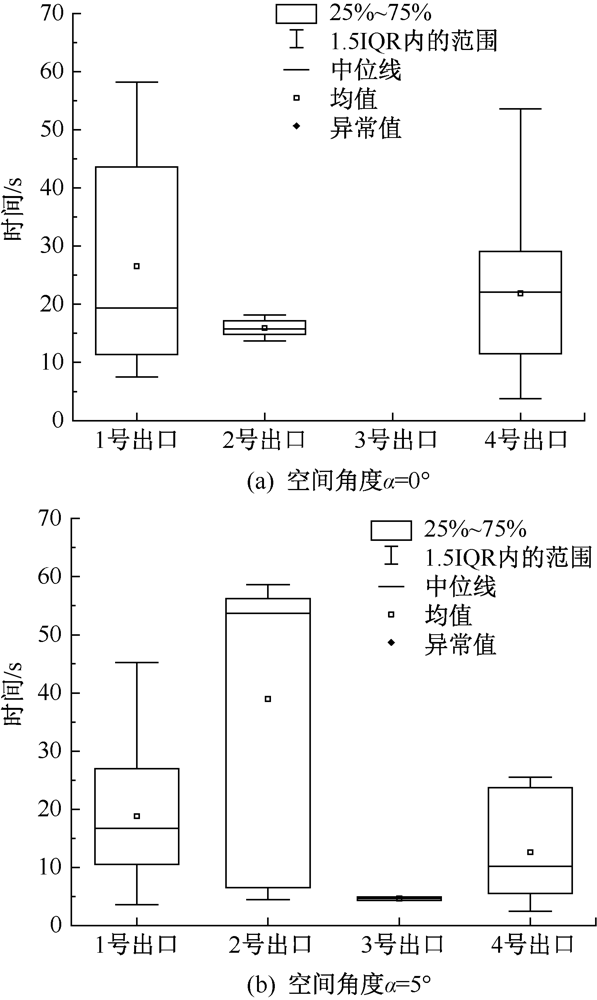

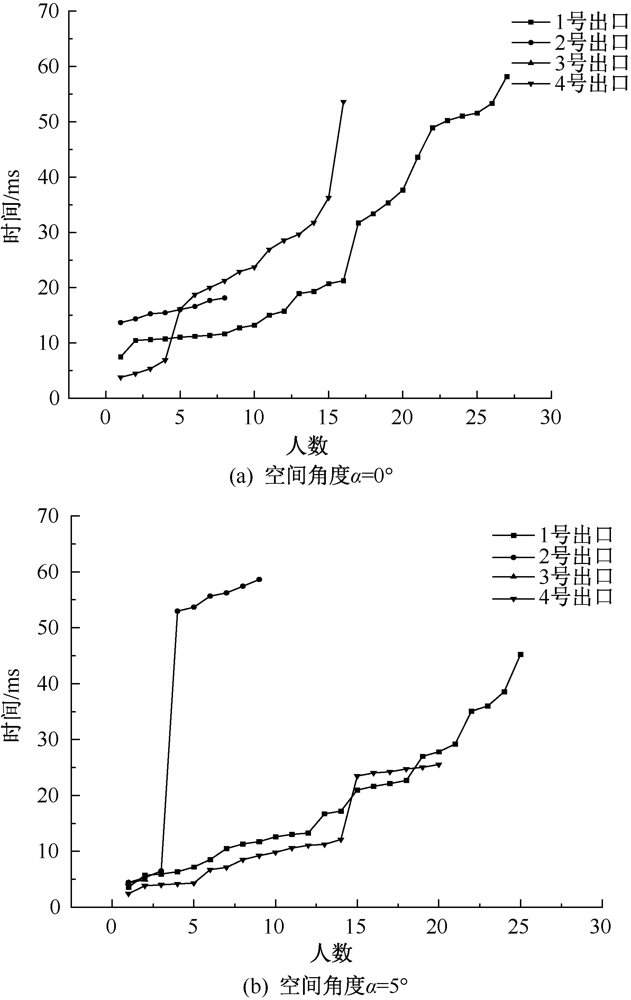

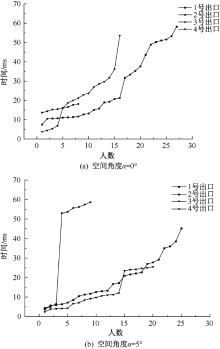

空间角度/（°）	逃生时间/s	1号出口	2号出口	3号出口	4号出口	总和	总体均值
0	和	716.54	127.26	0	349.95	1193.75	—
	人数	27	8	0	16	51	—
	均值	26.538 5	14.14	0	21.871 8	—	23.406 8
5	和	469.97	350.8	9.28	252.32	1082.37	—
	人数	25	9	2	20	56	—
	均值	18.798 8	38.978	4.64	12.616	—	19.328
