核电厂监控显示界面数据图符信息突显研究

doi:10.16265/j.cnki.issn1003-3033.2022.09.1251

中国安全科学学报 ›› 2022, Vol. 32 ›› Issue (9): 29-36.doi: 10.16265/j.cnki.issn1003-3033.2022.09.1251

核电厂监控显示界面数据图符信息突显研究

吴晓莉¹^,²^,³(), 于士康³, 刘志垚¹, 冯慧慧³, 张科³

1 核电安全监控技术与装备国家重点实验室,广东深圳 518000
2 南京理工大学设计艺术与传媒学院,江苏南京 210094
3 河海大学人因与信息系统交互实验室,江苏常州 213022

收稿日期:2022-03-15 修回日期:2022-07-05 出版日期:2022-10-19 发布日期:2023-03-28
作者简介:
吴晓莉 (1980—),女,新疆伊宁人,博士,教授,博士生导师,主要从事工业系统人因失误、人机交互与工效学等方面的研究。E-mail: wuxlhhu@163.com。
冯慧慧副教授
基金资助:
核电安全监控技术与装备国家重点实验室开放课题(K-A2021.419); 国家自然科学基金资助(52175469); 国家自然科学基金资助(71601068); 江苏省社会科学基金资助(20YSB013); 中央高校基本科研重大基础研究专项(30920041114)

Study on information highlighting of data graph in nuclear power plant monitoring display interface

WU Xiaoli¹^,²^,³(), YU Shikang³, LIU Zhiyao¹, FENG Huihui³, ZHANG Ke³

1 Key Laboratory of Nuclear Power Safety Monitoring Technology and Equipment, Shenzhen Guangdong 518000, China
2 School of Design Art & Media, Nanjing University of Science & Technology, Nanjing Jiangsu 210094, China
3 College of Mechanical and Electrical Engineering, Hohai University, Changzhou Jiangsu 213022, China

Received:2022-03-15 Revised:2022-07-05 Online:2022-10-19 Published:2023-03-28

摘要/Abstract

摘要：

针对核电厂数字化监控显示界面中信息突显方式对操纵员的视觉搜索任务绩效的影响,首先,以核电界面数据图符为研究对象,以图符形状编码突显方式为变量,重点研究拓扑结构一致与有拓扑差异性的图符形状突显对视觉搜索绩效的影响;然后,从邻接状态、连接方式与构成元素类型等图形属性方面设计数据图符形状编码,并开展心理学行为反应试验。结果表明:监控显示界面中不同数据图符形状编码突显方式对视觉搜索绩效存在显著影响,单一圆弧形状突显促进被试的视觉搜索绩效较低,有拓扑差异性的图符形状编码突显方式可提高操纵员视觉搜索绩效。

关键词: 核电厂, 监控显示界面, 数据图符, 信息突显, 形状编码

Abstract:

In view of the influence of information salience on the visual search task performance of operators in the digital monitoring and display interface of nuclear power plants, firstly, the graphic symbols of nuclear power interface data were taken as the research object.The graphic symbol shape encoding salience was taken as the variable. The influence of graphic symbol shape salience with consistent topology and topological difference on visual search performance was mainly studied. Then, the shape coding of data symbols was designed from the graphic attributes such as adjacency state, connection mode and constituent element type.The psychological behavioral response test was carried out. The experimental results show that there is significant impact on visual search performance in different data graphic symbol shape encoding highlights in the monitoring display interface. Single arc shape highlights promote the low visual search performance of subjects. Topologically different graphic symbol shape encoding highlights can improve the visual search performance of operators.

Key words: nuclear power plant, monitoring and display interface, data graphic symbols, information salience, shape encoding

吴晓莉, 于士康, 刘志垚, 冯慧慧, 张科. 核电厂监控显示界面数据图符信息突显研究[J]. 中国安全科学学报, 2022, 32(9): 29-36.

WU Xiaoli, YU Shikang, LIU Zhiyao, FENG Huihui, ZHANG Ke. Study on information highlighting of data graph in nuclear power plant monitoring display interface[J]. China Safety Science Journal, 2022, 32(9): 29-36.

图/表 9

图1

表1

图2

图3

表2

表4

图4

表5

图5

参考文献 21

[1]	张力, 杨大新, 王以群. 数字化控制室信息显示对人因可靠性的影响[J]. 中国安全科学学报, 2010, 20(9):81-85.
	ZHANG Li, YANG Daxin, WANG Yiqun. The effect of information display on human reliability in a digital controlroom[J]. China Safety Science Journal, 2010, 20(9):81-85.
[2]	王志方, 谷鹏飞, 张建波. 数字化人机界面设计的人因工程问题分析[J]. 核科学与工程, 2010, 30(4):365-371.
	WANG Zhifang, GU Pengfei, ZHANG Jianbo. Human factor engineering analysis for computerized human machineinterface design issues[J]. Nuclear Science and Engineering, 2010, 30(4):365-371.
[3]	吴晓莉, 周丰. 设计认知: 研究方法与可视化表征(第2版)[M]. 南京: 东南大学出版社, 2020:30-35.
	WU Xiaoli, ZHOU Feng. Design cognition:research method & representation in visualization[M]. Nanjing: Southeast University Press, 2013: 30-35.
[4]	孔燕, 葛列众. 突显及其工效学研究[J]. 人类工效学, 1999, 5(3):40-42.
	KONG Yan, GE Liezhong. An study on highlighting[J]. Chinese Journal of Ergonomics, 1999, 5(3):40-42.
[5]	MILLER L A, THOMAS J C. Behavioral issues in the use of interactive systems[J]. International Journal of Man-Machine Studies, 1977, 9(5):509-536. doi: 10.1016/S0020-7373(77)80002-3
[6]	胡凤培, 葛列众, 徐伟丹. 项目突显方式对视觉搜索策略的影响[J]. 心理学报, 2005, 37(3):314-319.
	HU Fengpei, GE Liezhong, XU Weidan. Item highlighting influence on visual searching strategies studies of item highlighting in page layout[J]. Acta Psychologica Sinica, 2005, 37(3):314-319.
[7]	胡凤培, 葛列众. 不同难度不同背景下箱框的突显工效研究[J]. 心理科学, 2001, 24(4):486-487.
	HU Fengpei, GE Liezhong. An study on box highlighting in different display backgrounds and difficulty levels[J]. Journal of Psychological Science, 2001, 24(4):486-487.
[8]	葛列众, 徐伟丹. 不同难度不同背景下下划线的突显工效研究[J]. 人类工效学, 2001, 7(4):6-8.
	GE Liezhong, XU Weidan. An study on underline highlighting in different display backgrounds and difficulty levels[J]. Chinese Journal of Ergonomics, 2001, 7(4):6-8.
[9]	胡笛. 数据信息的图形化设计方法研究[D]. 成都. 西南交通大学, 2015.
	HU Di. Graphical design method of data and information research[D]. Chengdu:. Southwest Jiaotong University, 2015.
[10]	吴晓莉, 吴新兵. 核电厂监控系统界面功能布局优化模型及应用[J]. 中国安全科学学报, 2020, 30(9):96-101.
	WU Xiaoli, WU Xinbing. Function layout optimization model and application of monitoring system interface in nuclear power plant[J]. China Safety Science Journal, 2020, 30(9):96-101.
[11]	吴晓莉, TOM G, 薛澄岐, 等. 影响信息特征搜索的凝视扫视指标与瞳孔变化幅度一致性效应比较[J]. 计算机辅助设计与图形学学报, 2019, 31(9):1636-1644.
	WU Xiaoli, TOM G, XUE Chengqi, et al. Comparison of the congruent effects on fixation/saccade and pupil dilation influencing information feature searching[J]. Journal of Computer-Aided Design & Computer Graphics, 2019, 31(9):1636-1644.
[12]	李晶, 郁舒兰, 吴晓莉. 人机界面形状特征编码对视觉认知绩效的影响[J]. 计算机辅助设计与图形报, 2018, 30(1):163-172,179.
	LI Jing, YU Shulan, WU Xiaoli. Effects of shape character encoding in the human-computer interface on visual cognitive performance[J]. Journal of Computer-Aided Design & Computer Graphics, 2018, 30(1):163-172,179.
[13]	李晶, 薛澄岐, 王海燕, 等. 均衡时间压力的人机界面信息编码[J]. 计算机辅助设计与图形学学报, 2013, 25(7):1022-1028.
	LI Jing, XUE Chengqi, WANG Haiyan, et al. Encoding Information of Human-Computer Interface for Equilibrium of Time Pressure[J]. Journal of Computer-Aided Design & Computer Graphics, 2013, 25(7):1022-1028.
[14]	谭建荣, 岳小莉, 陆国栋. 图形相似的基本原理、方法及其在结构模式识别中的应用[J]. 计算机学报, 2002, 25(9):959-967.
	TAN Jianrong, YUE Xiaoli, LU Guodong. Basic principle, method of graphic similarity and lts application to structure pattern recognition[J]. Chinese Journal of Computers, 2002, 25(9):959-967.
[15]	段立娟. 形状特征的编码描述研究综述[J]. 计算机科学, 2007, 34(8):215-218,247.
	DUAN Lijian. A survey of shape feature[J]. Computer Science, 2007, 34(8):215-218,247.
[16]	曹立人, 李永梅. 不规则几何图形识别中的信息取样优先序[J]. 心理学报, 2003, 35(1):44-49.
	CAO Liren, LI Yongmei. Samplingorder for irregular geometric figure recognition[J]. Acta Psychologica Sinica, 2003, 35(1):44-49.
[17]	SCHARROO J, STALMEIER P, BOSELIE E. Visual search and segregation as a function of display complexity[J]. Journal of General Psychology, 1994, 121(1):5-17. pmid: 8021632
[18]	ALDRIDGE J W, FLORES S A. Random figures and mirror images with variable complexity, size, and orientation in apple soft BASIC. behavior research methods[J]. Instruments and Computer, 1988, 20(3):313-316. doi: 10.3758/BF03203849
[19]	MICHALSKI R, GROBELNY J, KARWOWSKI W. The effects of graphical interface design characteristics on human-computer interaction task efficiency[J]. International Journal of Industrial Ergonomics, 2012, 36(11):959-977. doi: 10.1016/j.ergon.2006.06.013
[20]	PATRICIA L M, MCDERMOTT R C, JENNIFER M R, et al. Providing the right amount of detail: implications for map and icon display in a robotic search task[C]. Proceedings of the Human Factors and Ergonomics Society Annual Meeting. New York: SAGE Press, 2011:449-453.
[21]	韩振华, 曹立人. 刺激相似性对包围结构材料视觉搜索影响的实验研究[J]. 心理科学, 2010, 33(2):361-363.
	HAN Zhenhua, CAO Liren. Stimulus similarity and closed structure material in visual search procession[J]. Journal of Psychological Science, 2010, 33(2):361-363.

图符类别	构成数量	元素类型	邻接状态	连接方式	尺寸	是否对称
原界面图符	4	直线	直线+直线+ 直线+直线	垂直	基本一致	是
形状突显t₁	1	圆弧	圆弧	无		是
形状突显t₂	2	直线+圆弧	圆弧+直线	相切		是
形状突显t₃	3	直线+圆弧	直线+圆弧+ 直线	相交+垂直		否
形状突显t₄	4	直线+圆弧	圆弧+直线+ 圆弧+直线	相切		是

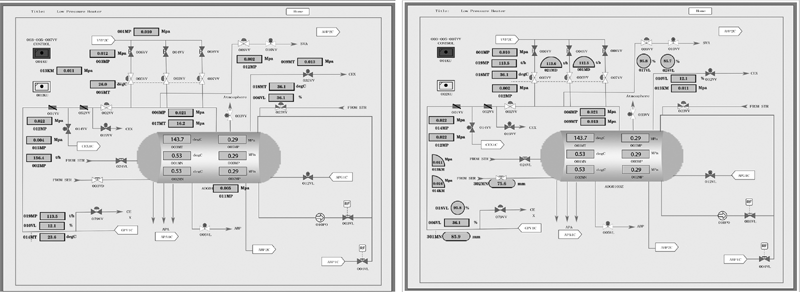

设备名称代码	任务搜索目标(举例)	任务搜索核电界面(举例)
对照组
试验1组
试验2组

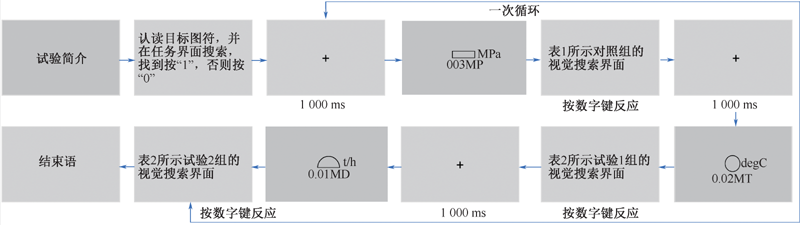

试验材料类别	平均值/ms	平均差值/ms	标准偏差/ms	标准误差平均值/ms	自由度	p
对照组& 试验1组	5 517	-81	546	193	7	0.819
对照组& 试验1组	5 598	-81	881	311		0.819
对照组& 试验2组	5 517	2 445	546	193		<0.001
对照组& 试验2组	3 072	2 445	602	213		<0.001
试验1组& 试验2组	5 598	2 526	881	311		<0.001
试验1组& 试验2组	3 072	2 526	602	213		<0.001

试验材料类别	平均值	平均差值	标准偏差	标准误差平均值	自由度	p
对照组& 试验1组	0.875	-0.021	546	0.077	7	0.624
对照组& 试验1组	0.896	-0.021	881	0.091		0.624
对照组& 试验2组	0.875	-0.111	546	0.077		0.005
对照组& 试验2组	0.986	-0.111	602	0.025		0.005
试验1组& 试验2组	0.896	-0.090	881	0.091		0.014
试验1组& 试验2组	0.986	-0.090	602	0.025		0.014
