“全-半断面”工况下TBM贯入度影响因素分析

doi:10.16265/j.cnki.issn1003-3033.2023.S2.0028

摘要/Abstract

摘要：

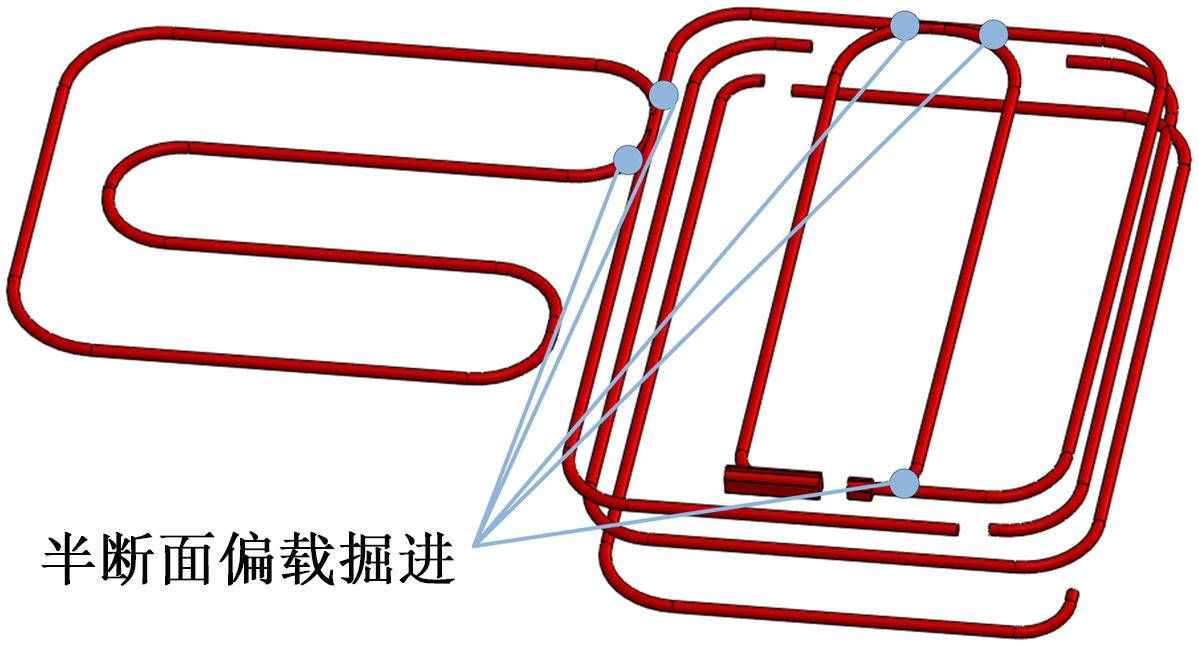

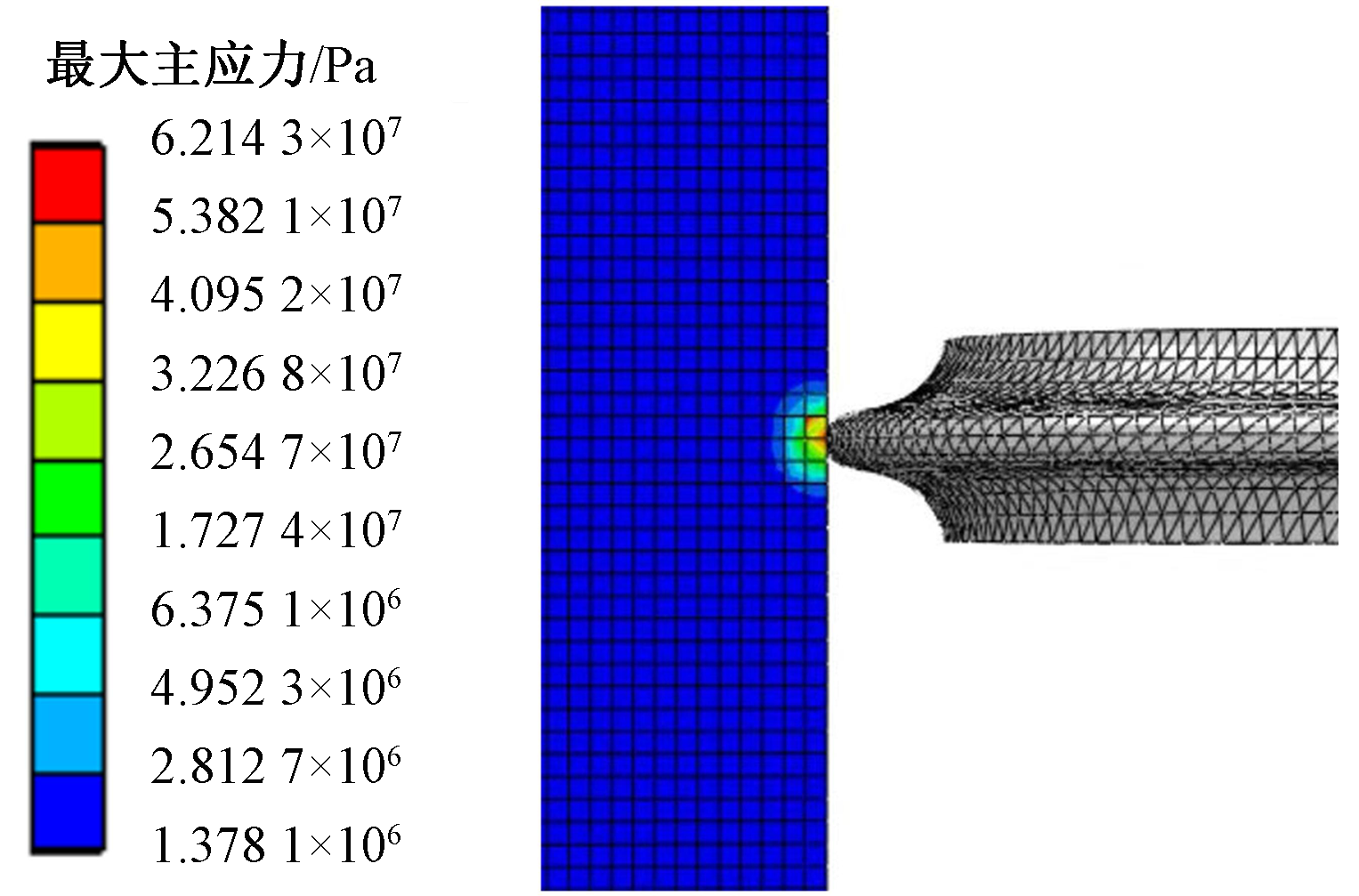

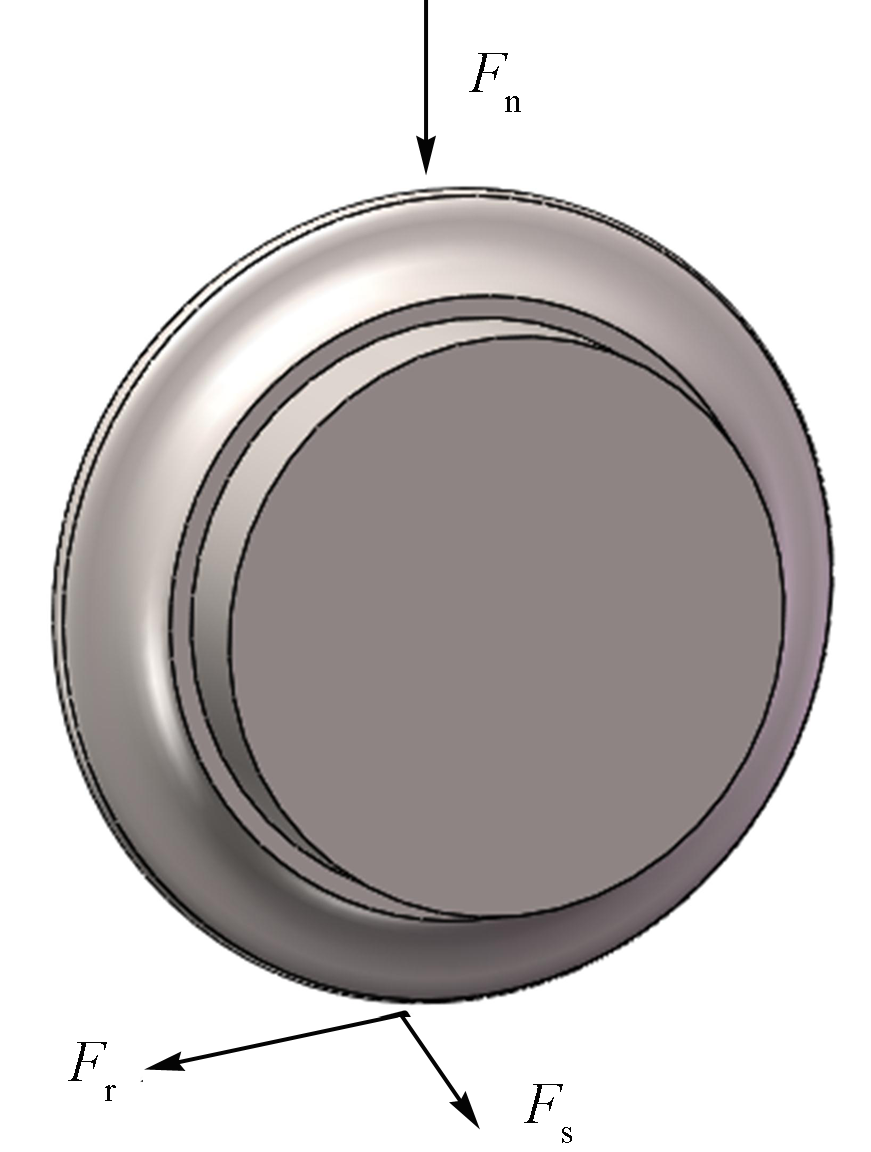

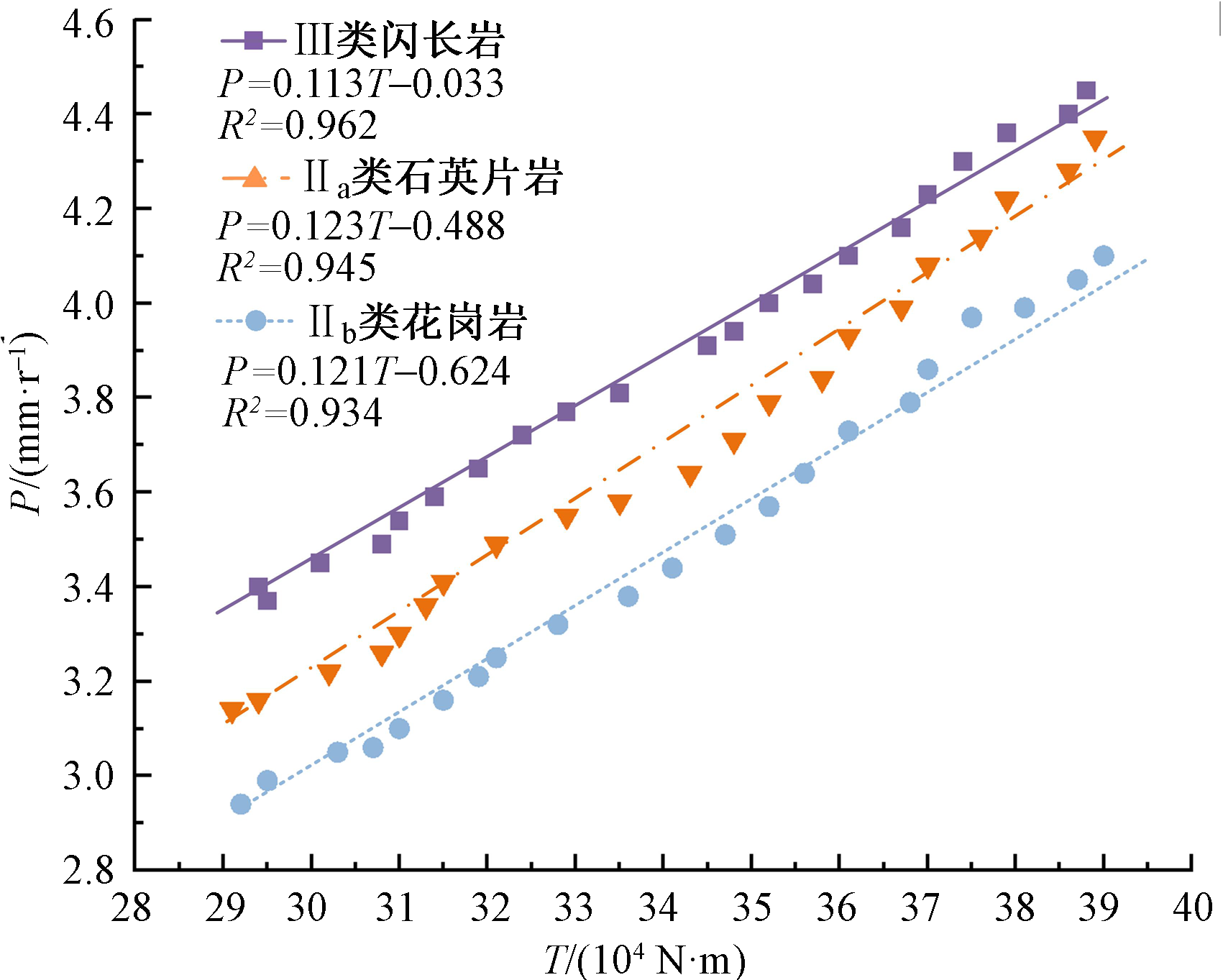

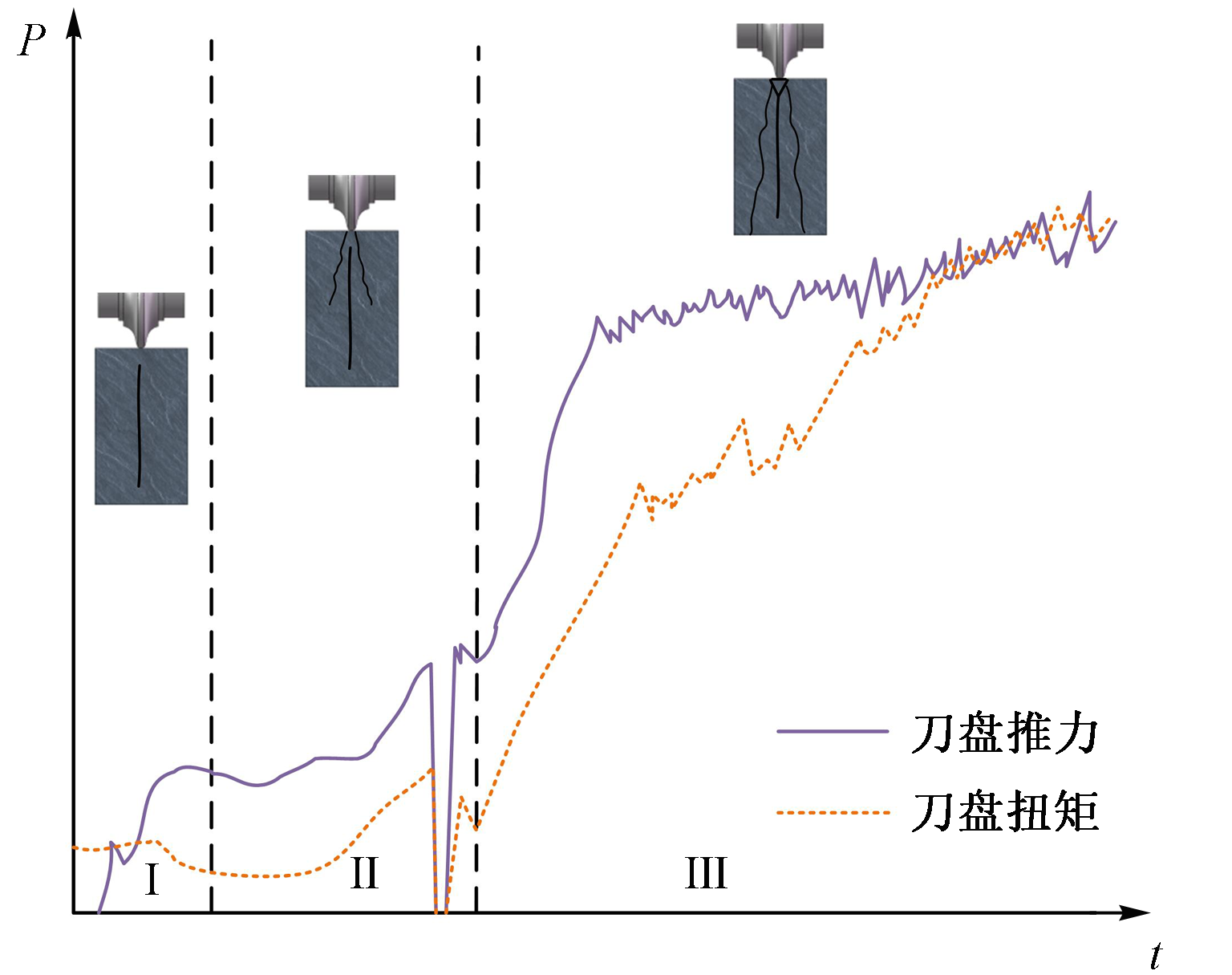

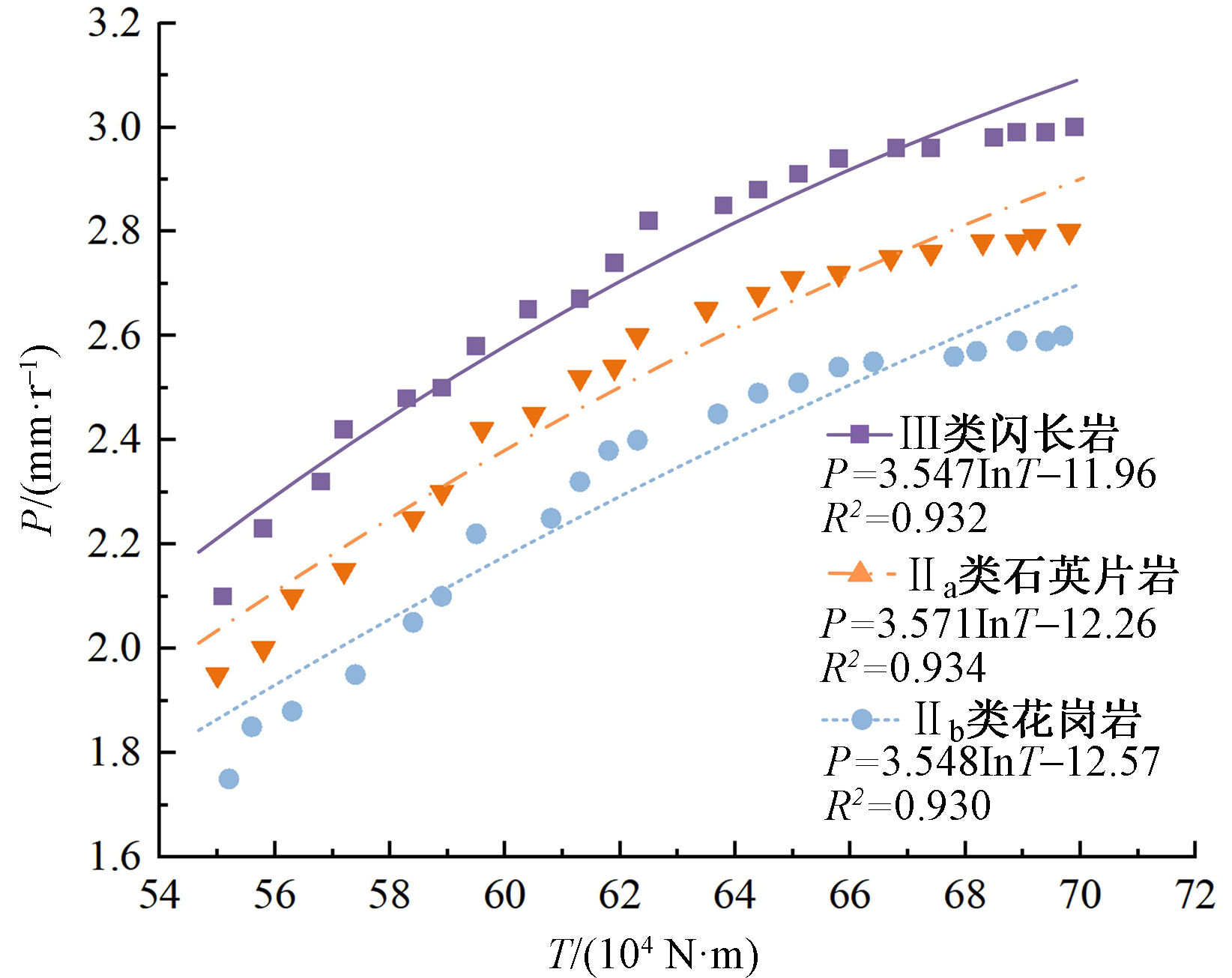

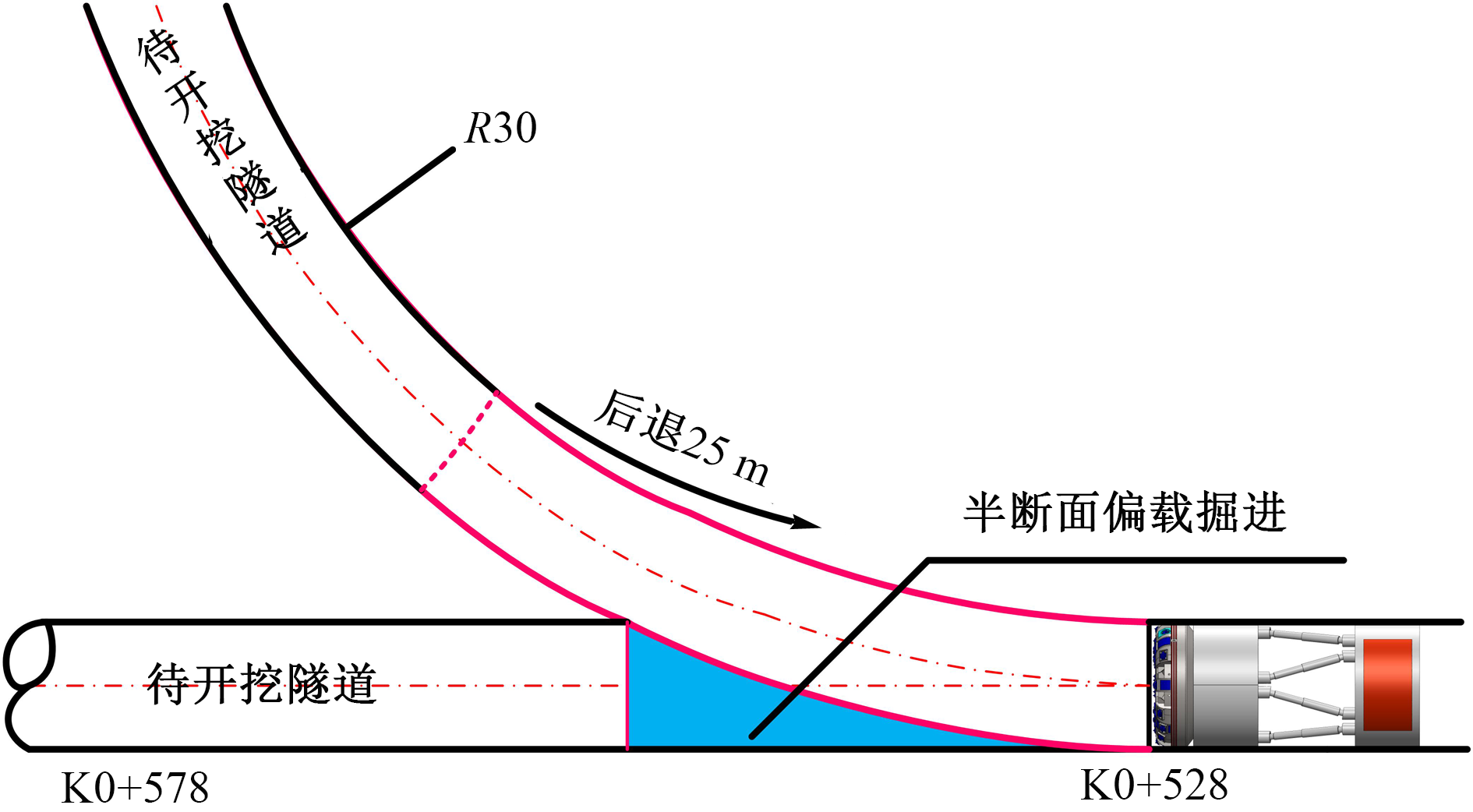

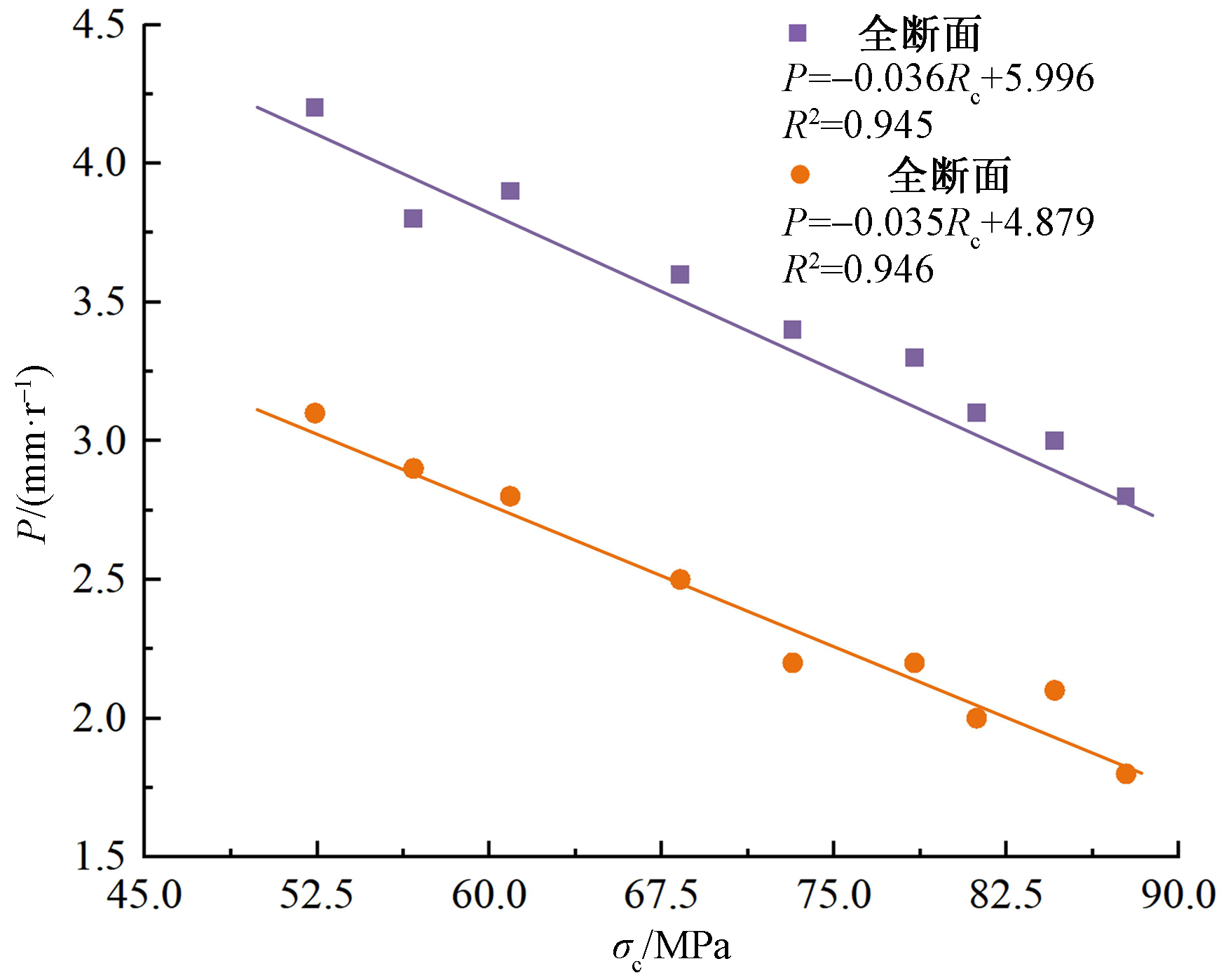

为探究不同工况下硬岩隧道掘进机(TBM)贯入度的变化特征,以缙云抽水蓄能电站TBM法开挖排水廊道工程为例,分析隧道线路相交处施工工艺;分析TBM滚刀受力,建立单滚刀破岩模型,采用有限元分析软件探究滚刀破岩流程;根据现场实际掘进数据,对半断面-全断面工况下TBM掘进参数与岩石参数间关系进行了分析。研究结果表明:半断面掘进工况下,TBM贯入度随刀盘推力增加呈对数函数增长,随刀盘扭矩增加也呈对数函数增长;而全断面工况下,TBM贯入度随刀盘推力与刀盘扭矩增加分别呈现指数函数与线性函数增长趋势,且增长率均与岩石参数相关。

关键词: 半断面-全断面工况, 隧道掘进机(TBM)贯入度, 岩石参数, 掘进参数, 回归分析

Abstract:

In order to explore the variation characteristics of hard rock tunnel boring machine (TBM) penetration under different working conditions, taking the TBM excavation drainage corridor project of Jinyun Pumped Storage Power Station as an example, the construction technology of tunnel line intersection is analyzed. The force of TBM cutter is analyzed, the rock breaking model of single cutter is established, and the rock breaking process of cutter is explored by finite element analysis software. According to the actual excavation data, this paper analyzes the relationship between TBM excavation parameters and rock parameters under half-section-full-section conditions. The results show that under the condition of half-section tunneling, the penetration of TBM increases logarithmically with the increase of cutterhead thrust, and also increases logarithmically with the increase of cutterhead torque. Under the full section condition, the penetration of TBM shows an exponential function and a linear function growth trend with the increase of cutterhead thrust and cutterhead torque, respectively, and the growth rate is related to rock parameters.

Key words: half section and full section conditions, tunnel boring machine (TBM) penetration, rock parameters, tunneling parameters, regression analysis

中图分类号:

X936

许丙南, 赵新合, 陈良武, 李坤, 张文艳, 许瑞鹏. “全-半断面”工况下TBM贯入度影响因素分析[J]. 中国安全科学学报, 2023, 33(S2): 202-208.

XU Bingnan, ZHAO Xinhe, CHEN Liangwu, LI Kun, ZHANG Wenyan, XU Ruipeng. Analysis of influencing factors of TBM penetration under ″full and half sections″[J]. China Safety Science Journal, 2023, 33(S2): 202-208.

图/表 20

图1

图2

图3

图4

图5

表1

图6

表2

图7

图8

图9

图10

图11

图12

图13

图14

图15

图16

图17

图18

参考文献 10

[1]	齐梦学. 我国TBM法隧道工程技术的发展、现状及展望[J]. 隧道建设:中英文, 2021, 41(11):1964-1 979.
	QI Mengxue. Development, current status, and prospects of TBM tunneling technology in China[J]. Tunnel Construction, 2021, 41(11): 1 964-1 979.
[2]	谢苗, 王浩男, 李思遥, 等. 基于现场数据的TBM超小转弯工况下掘进参数研究[J]. 现代隧道技术, 2023, 60(4): 58-66.
	XIE Miao, WANG Haonan, LI Siyao, et al. Study on TBM tunnelling parameters under ultra small radius turning conditions based on field data[J]. Modern Tunnelling Technology, 2023, 60(4): 58-66.
[3]	陈爽, 白根铭, 肖畅, 等. 断层构造对高地应力隧道初始地应力场影响分析[J]. 中国安全科学学报, 2023, 33(2):146-151. doi: 10.16265/j.cnki.issn1003-3033.2023.02.2134
	CHEN Shuang, BAI Genming, XIAO Chang, et al. Analysis of influence of fault structure on initial ground stress field of highground stress tunnel[J]. China Safety Science Journal, 2023, 33(2): 146-151. doi: 10.16265/j.cnki.issn1003-3033.2023.02.2134
[4]	马洪素, 纪洪广. 节理倾向对TBM滚刀破岩模式及掘进速率影响的试验研究[J]. 岩石力学与工程学报, 2011, 30(1):155-163.
	MA Hongsu, JI Hongguang. Experimental study on the influence of joint tendency on TBM rock breaking mode and driving speed[J]. Chinese Journal of Rock Mechanics and Engineering, 2011, 30 (1): 155-163.
[5]	马洪素, 龚秋明, 王驹, 等. 围压对TBM滚刀破岩影响规律的线性切割试验研究[J]. 岩石力学与工程学报, 2016, 35(2):346-355.
	MA Hongsu, GONG Qiuming, WANG Ju, et al. Linear cutting experimental study on the influence of confining pressure on TBM hob rock breaking[J]. Chinese Journal of Rock Mechanics and Engineering, 2016, 35 (2): 346-355.
[6]	王玉锁, 何俊男, 吴浩, 等. 基于摩尔—库仑准则的双护盾TBM掘进参数研究[J]. 铁道工程学报, 2017, 34(5):83-88.
	WANG Yusuo, HE Junnan, WU Hao, et al. Research on the parameters of double shield TBM based on Mohr -Coulomb criterion[J]. Journal of Railway Engineering Society, 2017, 34(5): 83-88.
[7]	郑艾辰, 向晋扬, 黄锋, 等. 空洞对隧道结构安全影响试验与模拟[J]. 中国安全科学学报, 2022, 32(5):119-126. doi: 10.16265/j.cnki.issn1003-3033.2022.05.1777
	ZHENG Aichen, XIANG Jinyang, HUANG Feng, et al. Test and simulation of influence of voids on tunnel structure Safety[J]. China Safety Science Journal, 2022, 32 (5): 119-126. doi: 10.16265/j.cnki.issn1003-3033.2022.05.1777
[8]	闫长斌, 姜晓迪. 基于岩体指标和掘进参数的TBM净掘进速率预测模型[J]. 现代隧道技术, 2020, 57(2):26-33.
	YAN Changbin, JIANG Xiaodi. Prediction model of TBM net tunneling rate based on rock mass index and tunneling parameters[J]. Modern Tunneling Technology, 2020, 57 (2): 26-33.
[9]	杨金强. 盘形滚刀受力分析及切割岩石数值模拟研究[D]. 北京: 华北电力大学(北京), 2007.
	YANG Jinqiang, The force analysis and numerical simulation study on disk cutter cutting rock[D]. Beijing: North China Electric Power University (Beijing), 2007.
[10]	谭青, 张魁, 夏毅敏, 等. TBM刀具三维破岩仿真[J]. 山东大学学报:工学版, 2009, 39(6):72-77.
	TAN Qing, ZHANG Kui, XIA Yimin, et al. Three-dimensional simulation of rock breaking by TBM cutter[J]. Journal of Shandong University:Engineering Science, 2009, 39 (6): 72-77.

岩性	围岩类别	σ_c/MPa	K_V
花岗岩	Ⅱ_a	73.2	0.63
石英片岩	Ⅱ_a	68.3	0.54
闪长岩	Ⅱ_a	78.5	0.64
石英片岩	Ⅱ_b	84.6	0.72
花岗岩	Ⅱ_b	87.7	0.71
闪长岩	Ⅱ_b	81.2	0.68
花岗岩	Ⅲ	56.7	0.48
石英片岩	Ⅲ	60.9	0.45
闪长岩	Ⅲ	52.4	0.41

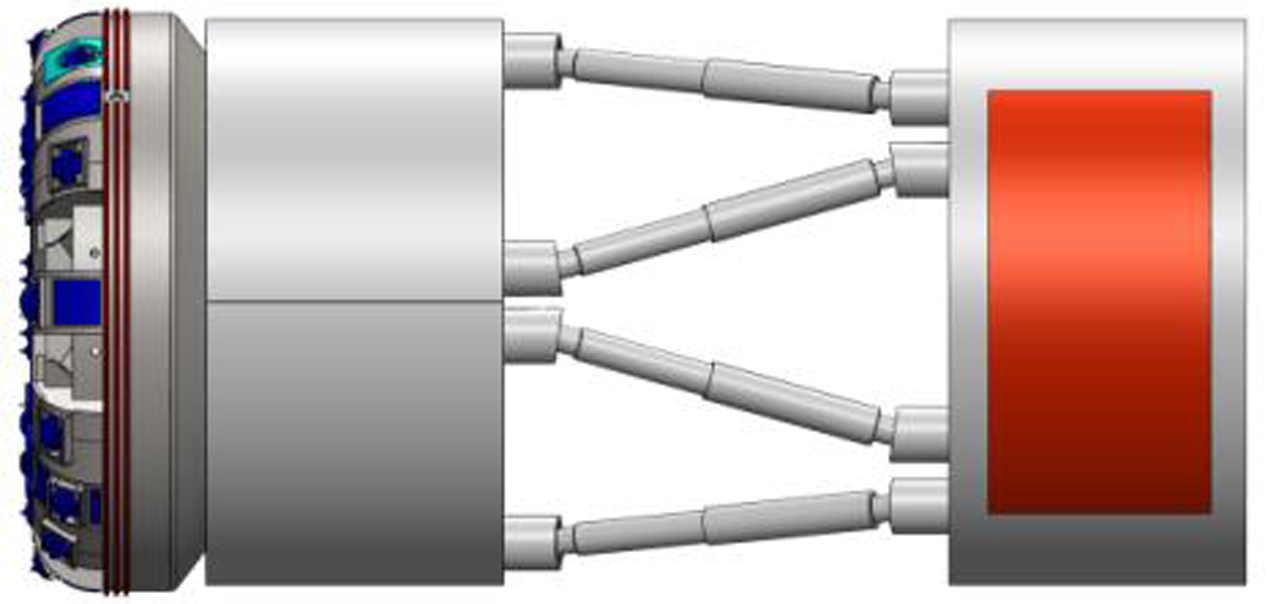

名称	技术参数
开挖直径/mm	3 530
刀盘转速/(r·min^-1)	0~15.8
额定驱动扭矩/(kN·m)	1 035
最大脱困扭矩/(kN·m)	1 380
最大推进速度/(mm·min^-1)	100
最大推力/kN	7 850
整机总长/m	35
装机功率/kW	1 452
最小转弯半径/m	30
纵向爬坡能力/(°)	±5%
有效撑靴力/kN	25 360
