混杂工况下校车常开式安全气囊的多目标优化

doi:10.16265/j.cnki.issn1003-3033.2022.04.011

中国安全科学学报 ›› 2022, Vol. 32 ›› Issue (4): 72-79.doi: 10.16265/j.cnki.issn1003-3033.2022.04.011

混杂工况下校车常开式安全气囊的多目标优化

洪亮¹^,²(), 刘刚¹, 葛如海¹^,³, 李梁¹, 李思远¹

¹ 江苏大学汽车与交通工程学院,江苏镇江 212013
² 好孩子儿童用品有限公司,江苏昆山 215331
³ 常熟理工学院汽车工程学院,江苏常熟 215500

收稿日期:2022-01-11 修回日期:2022-03-14 出版日期:2022-04-28 发布日期:2022-10-28
作者简介:
洪亮 (1986—),男,江苏镇江人,博士,讲师,主要从事汽车被动安全与人体生物力学方面的研究。E-mail: loudly1986@126.com。
葛如海,教授。
基金资助:
国家自然科学基金资助(51805224); 中国博士后科学基金资助(2020M671307); 江苏省资助博士后研究人员计划项目(2019Z061); 江苏省博士后科研资助计划项目(2019K043)

Multi-objective optimization of normally-open airbag of school buses under mixed conditions

HONG Liang¹^,²(), LIU Gang¹, GE Ruhai¹^,³, LI Liang¹, LI Siyuan¹

¹ School of Automotive and Traffic Engineering, Jiangsu University, Zhenjiang Jiangsu 212013, China
² Goodbaby International Holdings Ltd., Kunshan Jiangsu 215331, China
³ School of Automobile Engineering, Changshu Institute of Technology, Changshu Jiangsu 215500, China

Received:2022-01-11 Revised:2022-03-14 Online:2022-04-28 Published:2022-10-28

摘要/Abstract

摘要：

为提升混杂工况下校车儿童乘员的安全性,对常开式安全气囊的保护性能开展优化设计。首先,明确6、12岁儿童的损伤阈值;然后,基于台车试验数据,构建与验证校车仿真模型,并搭建校车—常开式安全气囊耦合模型;最后,基于校车碰撞工况与儿童年龄的不同组合,建立6种混杂工况,决选常开式安全气囊的主要设计参数为优化因素,以加权伤害指标为优化目标,构建响应面代理模型。结果表明:利用改进型NSGA-Ⅱ算法,权衡确定上部拉带长度0.258 8 m,安装点高度0.385 6 m, 泄气阀开启压力1.199 6×10⁵ Pa,泄气阀开度1.98为最优配置;混杂工况下,具备最优配置的常开式安全气囊可最大限度地降低儿童乘员的损伤风险。

关键词: 混杂工况, 校车, 常开式安全气囊, 多目标优化, 儿童损伤阈值

Abstract:

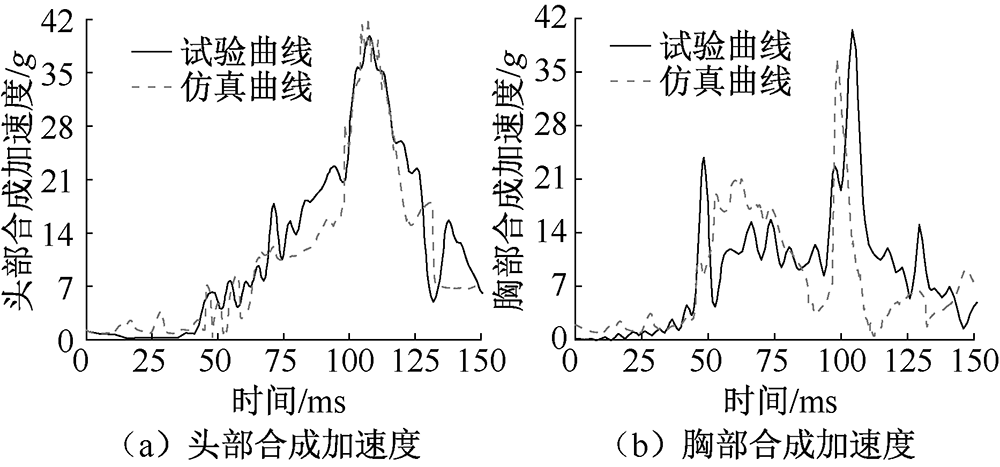

In order to improve child occupants' safety on school buses under mixed conditions, protective performance of normally-open airbag was optimized. Firstly, injury thresholds of 6-year-old and 12-year-old children were determined. Secondly, a simulation model of school buses was established and verified by sled test data, and a coupling model of school buses and normally-open airbag was built. Finally, based on different combinations of collision conditions and child ages, six mixed conditions were established. Finally, a response surface proxy model was constructed with airbag's main design parameters as optimization factors and weighted injury criterion as optimization target. The results show that according to improved NSGA-Ⅱ algorithm, the optimal configuration is upper strap length at 0.258 8 m, height of installation position at 0.385 6 m, initial pressure of exhaust at 1.199 6×10⁵ Pa, and its opening degree at 0.98. And under mixed conditions, normally-open airbag with optimal configuration can minimize risk of injuries in child occupants.

Key words: mixed conditions, school buses, normally-open airbag, multi-objective optimization, children injury thresholds

洪亮, 刘刚, 葛如海, 李梁, 李思远. 混杂工况下校车常开式安全气囊的多目标优化[J]. 中国安全科学学报, 2022, 32(4): 72-79.

HONG Liang, LIU Gang, GE Ruhai, LI Liang, LI Siyuan. Multi-objective optimization of normally-open airbag of school buses under mixed conditions[J]. China Safety Science Journal, 2022, 32(4): 72-79.

图/表 14

表1

6岁与12岁儿童的损伤阈值

损伤指标	阈值(第50百分位成年男性)	比例缩放系数	阈值(6岁儿童)	阈值(12岁儿童)
头部伤害指标H	700	$(λ E) 2 / (λ L H) 1.5$	365.4	700.0^*(779.2^#)
胸部3 ms合成加速度a/g	60	$λ E / λ L M$	60.0^*(61.6^#)	60.0^*(69.6^#)
胸部压缩量D/mm	63	$λ L D$	38.9	51.5
左大腿力F^L/N	10 000	$λ E (λ L F) 2$	—	6 805^*(6 820^#)
右大腿力F^R/N	10 000	$λ E (λ L F) 2$	—	6 805^*(6 820^#)

表1

图1

图2

图3

图4

图5

表2

图6

表3

图7

图8

表4

表5

表6

参考文献 16

[1]	中华人民共和国国家统计局. 2014年《中国儿童发展纲要(2011—2020年)》实施情况统计报告[EB/OL]. [2015-11-27]. http://www.stats.gov.cn/tjsj/zxfb/201511/t20151127_1282230.html.
[2]	GUNTER L, DAVIS J, ABULHASSAN Y, et al. School bus rear emergency door design improvements to increase evacuation flow[J]. Safety Science, 2020, 121: 64-70. doi: 10.1016/j.ssci.2019.09.007
[3]	YANG Jingzhen, PEEK-ASA C, CHENG Gang, et al. Incidence and characteristics of school bus crashes and injuries[J]. Accident Analysis & Prevention, 2009, 41(2): 336-341. doi: 10.1016/j.aap.2008.12.012
[4]	贺新. 某新型校车车身结构碰撞安全性研究[D]. 北京: 清华大学, 2016.
	HE Xin. Research on crash safety of a new school bus body structure[D]. Beijing: Tsinghua University, 2016.
[5]	TANG Youming, LYU Na, YI Liao, et al. Optimization design for seat restraint system of school bus in front impact[J]. Journal of Applied Sciences, 2014, 14(20): 2608-2614. doi: 10.3923/jas.2014.2608.2614
[6]	王树凤, 李志豪, 刘宗锋. 不同约束下乘员在车辆正碰中损伤概率预测[J]. 中国安全科学学报, 2019, 29(2): 45-50.
	WANG Shufeng, LI Zhihao, LIU Zongfeng. Prediction of probability of damage to occupants under different constraints in vehicle collision[J]. China Safety Science Journal, 2019, 29(2): 45-50.
[7]	韩勇, 唐慧聪, 田丰翼, 等. 不同约束载荷下三岁儿童乘员胸部运动方程与损伤风险研究[J]. 振动与冲击, 2020, 39(1): 216-222.
	HAN Yong, TANG Huicong, TIAN Fengyi, et al. Chest motion equation and injury risk of a 3-year-old child under different constrained loads[J]. Journal of Vibration and Shock, 2020, 39(1): 216-222.
[8]	MIROLJUB T, BATRIC V, MILENKO C, et al. The assessment of airbag deployment and seatbelt use in preventing facial injuries[J]. Forensic Science Medicine & Pathology, 2018, 14(4): 503-508.
[9]	葛如海, 应龙, 陈珣. 校车用主动式儿童安全气囊装置及其控制方法:中国,CN103786681A[P]. 2014-05-14.
[10]	葛如海, 崔义忠, 洪亮, 等. 基于NSGA-II的主动式安全气囊参数优化[J]. 汽车工程, 2020, 42(9): 1216-1223.
	GE Ruhai, CUI Yizhong, HONG Liang, et al. Optimization on parameters of active safety airbag by using NSGA-II[J]. Automotive Engineering, 2020, 42(9): 1216-1223.
[11]	GB/T26158—2010,中国未成年人人体尺寸[S].
	GB/T26158-2010,Human dimensions of Chinese minors[S].
[12]	TANNOUS R, EPPINGER R, SUN E, et al. Development of improved injury criteria for the assessment of advanced automotive restraint systems-II[R]. National Highway Traffic Safety Administration, 1999.
[13]	司俊德, 李建平, 张博强, 等. 大客车正面碰撞乘客约束系统仿真分析[J]. 中国安全科学学报, 2021, 31(3): 135-141. doi: 10.16265/j.cnki.issn1003-3033.2021.03.019
	SI Junde, LI Jianping, ZHANG Boqiang, et al. Simulation analysis of passenger restraint system in coach frontal collision[J]. China Safety Science Journal, 2021, 31(3): 135-141. doi: 10.16265/j.cnki.issn1003-3033.2021.03.019
[14]	黄毅, 姬佩君, 马令晨, 等. 台车试验碰撞波形离散性及其对儿童约束系统响应影响的研究[J]. 汽车工程, 2016, 38(4): 440-445.
	HUANG Yi, JI Peijun, MA Lingchen, et al. A study on crash waveform dispersion and its effects on the responses of child restraint system[J]. Automotive Engineering, 2016, 38(4): 440-445.
[15]	蒋水华, 曾绍慧, 黄劲松, 等. 尾矿材料渗透系数序贯概率反演分析[J]. 中国安全科学学报, 2020, 30(6): 158-165. doi: 10.16265/j.cnki.issn1003-3033.2020.06.023
	JIANG Shuihua, ZENG Shaohui, HUANG Jinsong, et al. Sequential probabilistic back analysis on hydraulic conductivity of tailings materials[J]. China Safety Science Journal, 2020, 30(6): 158-165. doi: 10.16265/j.cnki.issn1003-3033.2020.06.023
[16]	郑彦辉, 朱昌锋, 王庆荣, 等. 考虑有限理性的应急物资博弈调配双目标优化[J]. 中国安全科学学报, 2020, 30(11): 168-174. doi: 10.16265/j.cnki.issn1003-3033.2020.11.025
	ZHENG Yanhui, ZHU Changfeng, WANG Qingrong, et al. Bi-objective optimization of emergency material game allocation considering limited rationality[J]. China Safety Science Journal, 2020, 30(11): 168-174. doi: 10.16265/j.cnki.issn1003-3033.2020.11.025

儿童年龄	损伤指标	原始波形	简化波形	误差/%
6岁	H	113.57	115.02	1.28
6岁	a/g	28.45	28.12	1.16
12岁	H	275.79	273.59	0.80
	N	1.114 1	1.071 2	3.85
	a/g	19.18	18.52	3.44
	F^L/N	940	954	1.49
	F^R/N	2 094	2 154	2.87

碰撞波形	6岁儿童	12岁儿童
波形1	工况1	工况4
波形2	工况2	工况5
波形3	工况3	工况6

优化因素	初始值	最优值
上部拉带长度x₁/m	0.235 0	0.258 8

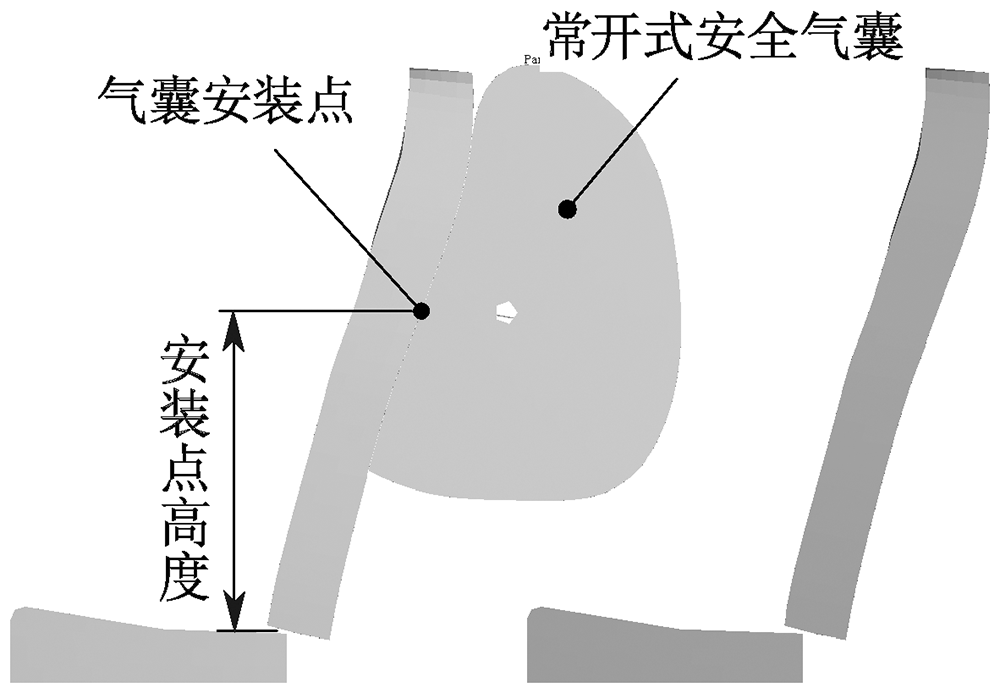

安装点高度x₂/m	0.395 0	0.385 6
泄气阀开启压力x₃/Pa	1.250 0×10⁵	1.199 6×10⁵
泄气阀开度x₄	1.00	1.98

工况	H	a/g	W₆
工况1(优化前)	315.57	29.08	0.750 0
工况1(优化后)	164.04	26.87	0.448 6
优化前后伤害变化率/%	-48.02	-7.60	-40.19
工况2(优化前)	596.87	39.58	1.341 3
工况2(优化后)	355.62	38.49	0.873 7
优化前后伤害变化率/%	-40.42	-2.86	-34.86
工况3(优化前)	1 061.60	48.42	2.275 8
工况3(优化后)	696.32	48.61	1.577 0
优化前后伤害变化率/%	-34.41	+0.39	-30.71

工况	H	N	a/g	D/mm	W₁₂
工况4(优化前)	72.44	0.427 6	17.10	14.64	0.202 4
工况4(优化后)	40.96	0.302 6	16.47	12.13	0.154 3
优化前后伤害变化率/%	-43.46	-29.23	-3.68	-17.15	-23.77
工况5(优化前)	147.89	0.570 1	23.50	15.59	0.303 8
工况5(优化后)	99.17	0.443 7	20.94	13.05	0.237 7
优化前后伤害变化率/%	-32.94	-22.17	-10.89	-16.29	-21.76
工况6(优化前)	262.90	0.728 9	31.83	15.99	0.442 5
工况6(优化后)	186.71	0.596 5	28.41	14.20	0.355 1
优化前后伤害变化率/%	-28.98	-18.16	-10.75	-11.19	-19.75
