二维云模型和贝叶斯网络的立管风险评估方法

doi:10.16265/j.cnki.issn1003-3033.2022.05.0699

中国安全科学学报 ›› 2022, Vol. 32 ›› Issue (5): 147-154.doi: 10.16265/j.cnki.issn1003-3033.2022.05.0699

二维云模型和贝叶斯网络的立管风险评估方法

刘嘉豪¹^,²(), 余杨¹^,²^,^**(), 张振兴³, 余建星¹^,², 王巍巍³, 傅一钦¹^,²

¹ 天津大学水利工程仿真与安全国家重点实验室,天津 300072
² 天津大学天津市港口与海洋工程重点实验室,天津 300072
³ 海洋石油工程股份有限公司,天津 300072

收稿日期:2021-04-12 修回日期:2022-02-18 出版日期:2022-05-28
通讯作者:
**余杨(1988—),男,福建泉州人,工学博士,副教授,主要从事船舶与海洋结构物风险评估与预警的研究工作。E-mail: yang.yu@tju.edu.cn。
作者简介:
刘嘉豪 (1997—),男,河北张家口人,硕士研究生,研究方向为船舶与海洋结构物风险评估与预警。E-mail: ljhjiahao@tju.edu.cn。
余建星, 教授
基金资助:
国家重点研发计划项目(2018YFC0310502); 国家自然科学基金面上项目资助(51879189); 工业和信息化部高技术船舶项目(MC-201917-C09)

Risk assessment method of risers based on two-dimensional cloud model and BN

LIU Jiahao¹^,²(), YU Yang¹^,²^,^**(), ZHANG Zhenxing³, YU Jianxing¹^,², WANG Weiwei³, FU Yiqin¹^,²

¹ State Key Laboratory of Hydraulic Engineering Simulation and Safety, Tianjin University, Tianjin 300072, China
² Tianjin Key Laboratory of Port and Ocean Engineering, Tianjin University, Tianjin 300072, China
³ Offshore Oil Engineering Co., Ltd., Tianjin 300072, China

Received:2021-04-12 Revised:2022-02-18 Published:2022-05-28

摘要/Abstract

摘要：

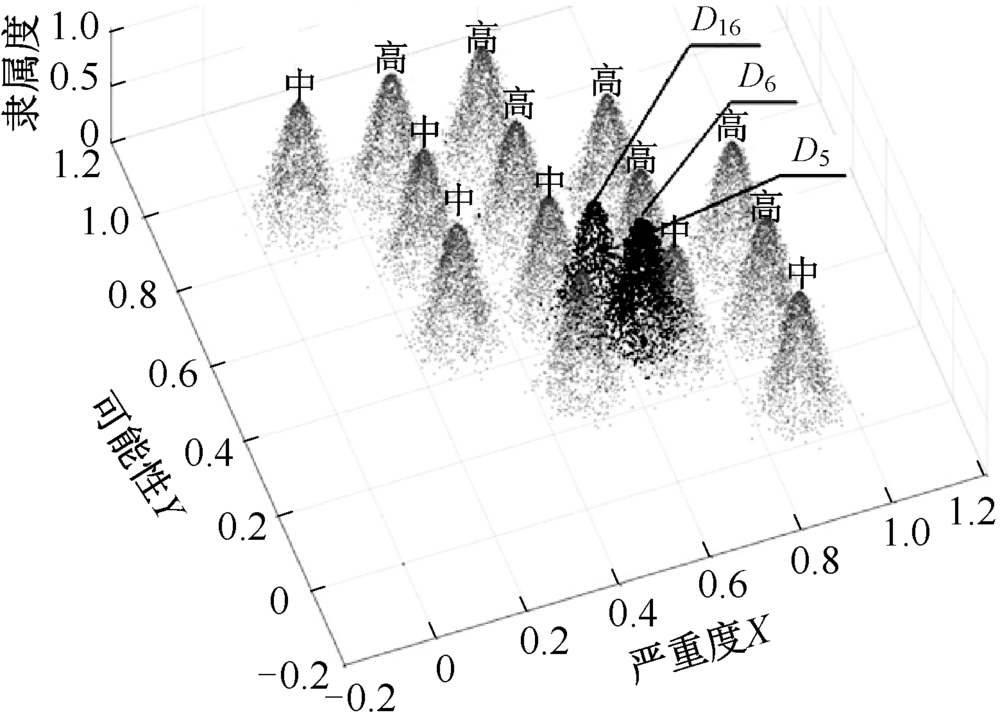

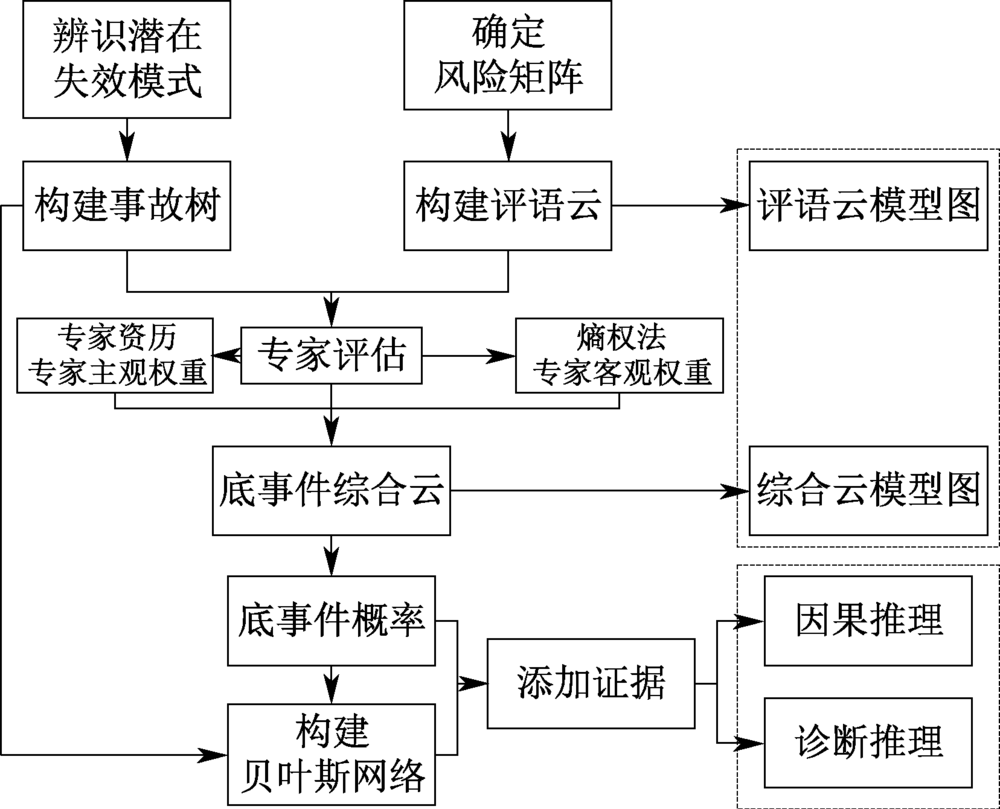

为探明非粘结柔性立管关键失效模式,提出一种量化评估与概率推理相结合的风险评估法。首先,基于二维云模型改进风险矩阵法;然后将事故树转化为贝叶斯网络(BN),量化评估底事件,并计算其发生概率;通过BN双向推理,求解顶事件失效概率,排查故障源头;最后针对关键失效模式提出预防措施,并通过实例验证该方法。结果表明:非粘结柔性立管失效概率为1.099×10^-2;腐蚀、侵蚀和船舶运动3种失效模式风险等级较高,需要在维护时引起注意。

关键词: 非粘结柔性立管, 二维云模型, 贝叶斯网络(BN), 风险评估, 风险量化分析, 风险矩阵法

Abstract:

In order to explore key failure modes of non-bonded flexible risers, a risk assessment method combining quantitative assessment and probability reasoning was proposed. Firstly, risk matrix method was improved based on two-dimensional cloud model. Secondly, fault tree was transformed into BN, bottom event was quantitatively evaluated and its occurrence probability was calculated. Then, failure probability of top event was solved and fault source was investigated through BN bidirectional reasoning. Finally, preventive measures were proposed for key failure modes, and the assessment method was verified with an example. The results show that the failure probability of non-bonded flexible risers is 1.099×10^-2. Corrosion, erosion and ship movement are the three failure modes with higher risk levels, and should be paid attention to during maintenance.

Key words: non-bonded flexible riser, two-dimensional cloud model, Bayesian network (BN), risk assessment, quantitative risk analysis, risk matrix method

刘嘉豪, 余杨, 张振兴, 余建星, 王巍巍, 傅一钦. 二维云模型和贝叶斯网络的立管风险评估方法[J]. 中国安全科学学报, 2022, 32(5): 147-154.

LIU Jiahao, YU Yang, ZHANG Zhenxing, YU Jianxing, WANG Weiwei, FU Yiqin. Risk assessment method of risers based on two-dimensional cloud model and BN[J]. China Safety Science Journal, 2022, 32(5): 147-154.

图/表 12

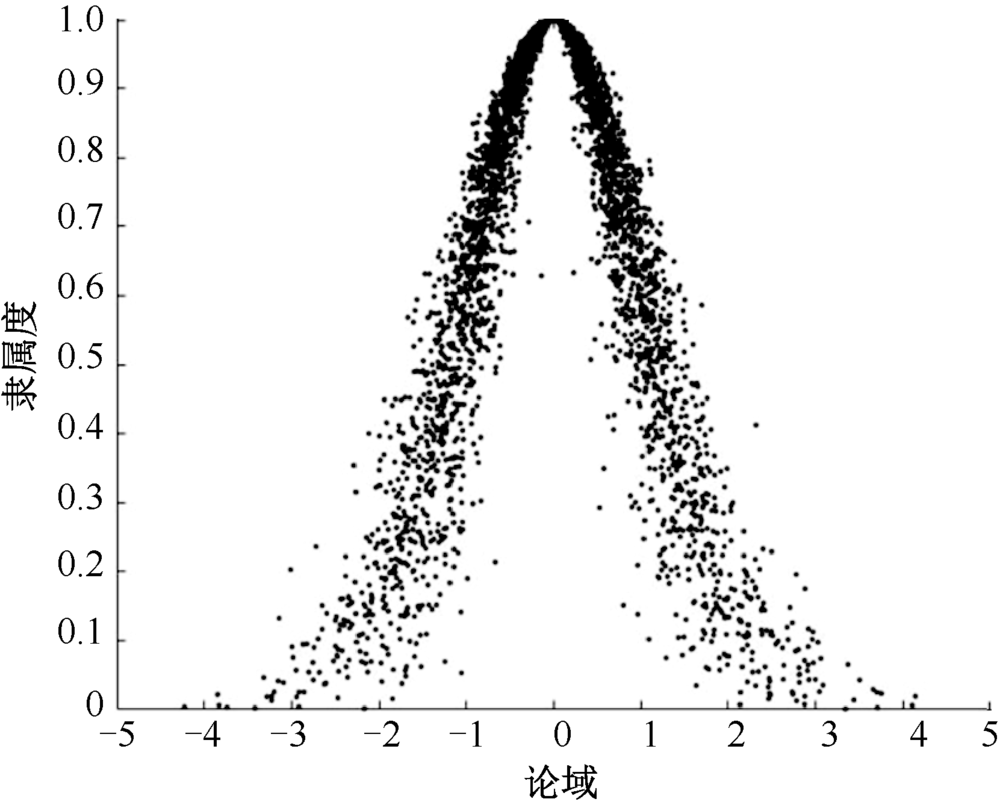

图1

图2

图3

表1

图4

表2

图5

表3

图6

图7

图8

图9

参考文献 19

[1]	傅一钦, 余杨, 余建星, 等. 考虑层间接触的非黏结柔性立管骨架层有限元数值模拟研究[J]. 中国造船, 2019, 60(4):100-107.
	FU Yiqin, YU Yang, YU Jianxing, et al. Numerical finite element simulation of unbonded flexible riser skeleton with consideration of layer-to-layer contact[J]. Shipbuilding of China, 2019, 60(4):100-107.
[2]	KIM H T, O'REILLY O M. Instability of catenary-type flexible risers conveying fluid in subsea environments[J]. Ocean Engineering, 2019, 173:98-115. doi: 10.1016/j.oceaneng.2018.12.042
[3]	乐丛欢, 丁红岩, 董国海, 等. 基于模糊故障树的海洋立管破坏失效风险分析[J]. 自然灾害学报, 2012, 21(2):173-179.
	LE Conghuan, DING Hongyan, DONG Guohai, et al. Risk analysis of failure damage to marine riser based on fuzzy fault tree[J]. Journal of Natural Disasters, 2012, 21(2):173-179.
[4]	ALJAROUDI A, KHAN F, AKINTURK A, et al. Risk assessment of offshore crude oil pipeline failure[J]. Journal of Loss Prevention in the Process Industries, 2015, 37:101-109. doi: 10.1016/j.jlp.2015.07.004
[5]	CHANG Yuanjiang, ZHANG Changshuai, WU Xiangfei, et al. A Bayesian network model for risk analysis of deepwater drilling riser fracture failure[J]. Ocean Engineering, 2019, 181:1-12. doi: 10.1016/j.oceaneng.2019.04.023
[6]	余建星, 范海昭, 陈海成, 等. 海洋立管失效风险因素分析方法及应用[J]. 中国安全科学学报, 2021, 31(11):47-53. doi: 10.16265/j.cnki.issn 1003-3033.2021.11.007
	YU Jianxing, FAN Haizhao, CHEN Haicheng, et al. Risk factors analysis method of marine riser failure and its application[J]. China Safety Science Journal, 2021, 31(11):47-53. doi: 10.16265/j.cnki.issn 1003-3033.2021.11.007
[7]	郑运虎, 姜峰, 杜超飞. 基于灰色关联理论的海洋立管分段风险评估[J]. 石油化工高等学校学报, 2016, 29(3):69-73.
	ZHENG Yunhu, JIANG Feng, DU Chaofei. The risk assessment of the segmented marine riser based on gray relevance theory[J]. Journal of Petrochemical Universities, 2016, 29(3):69-73.
[8]	李德毅, 孟海军, 史雪梅. 隶属云和隶属云发生器[J]. 计算机研究与发展, 1995, 32(6):15-20.
	LI Deyi, MENG Haijun, SHI Xuemei. Membership clouds and membership cloud generators[J]. Journal of Computer Research and Development, 1995, 32(6):15-20.
[9]	陈樑, 金龙, 黄兵, 等. 基于二维云模型的储罐泄漏风险Bow-tie量化分析[J]. 安全与环境学报, 2020, 20(3):809-815.
	CHEN Liang, JIN Long, HUANG Bing, et al. On the quantitative Bow-tie analysis of the tank leakage risk based on the 2-D cloud model[J]. Journal of Safety and Environment, 2020, 20(3):809-815.
[10]	王康, 董四辉. 轨道交通车辆系统安全评价云模型[J]. 中国安全科学学报, 2019, 29(9):51-56. doi: 10.16265/j.cnki.issn1003-3033.2019.09.008
	WANG Kang, DONG Sihui. Research on cloud model for safety evaluation of rail transit vehicle system[J]. China Safety Science Journal, 2019, 29(9):51-56. doi: 10.16265/j.cnki.issn1003-3033.2019.09.008
[11]	刘敦文, 曹敏, 唐宇, 等. 基于云模型的富水岩溶隧道涌水风险评价[J]. 中国安全生产科学技术, 2021, 17(1):109-115.
	LIU Dunwen, CAO Min, TANG Yu, et al. Risk evaluation of water inrush in water-rich karst tunnel based on cloud model[J]. Journal of Safety Science and Technology, 2021, 17(1):109-115.
[12]	李海文, 鲍学英. 青藏高原地区铁路隧道绿色施工水平综合评价. 铁道科学与工程学报, 2021, 18(2):524-532.
	LI Haiwen, BAO Xueying. Comprehensive evaluation of the green construction level of railway tunnels in the Qinghai-Tibet plateau[J]. Journal of Railway Science and Engineering, 2021, 18(2):524-532.
[13]	李中, 吴建树, 闫伟, 等. 基于贝叶斯网络的深水探井井筒完整性失效风险评估[J]. 中国海上油气, 2020, 32(5):120-128.
	LI Zhong, WU Jianshu, YAN Wei, et al. Risk assessment of wellbore integrity failure in deep water exploration wells based on Bayesian network[J]. China Offshore Oil and Gas, 2020, 32(5):120-128.
[14]	米红甫, 张小梅, 杨文璟, 等. 城市地下综合管廊电缆舱火灾概率分析方法[J]. 中国安全科学学报, 2021, 31(1):165-172. doi: 10.16265/j.cnki.issn 1003-3033.2021.01.024
	MI Hongfu, ZHANG Xiaomei, YANG Wenjing, et al. Fire probability analysis method of cable cabin in urban utility tunnel[J]. China Safety Science Journal, 2021, 31(1):165-172. doi: 10.16265/j.cnki.issn 1003-3033.2021.01.024
[15]	DRUMOND G P, PASQUALINO I P, PINHEIRO B C, et al. Pipelines, risers and umbilicals failures: a literature review[J]. Ocean Engineering, 2018, 148:412-425. doi: 10.1016/j.oceaneng.2017.11.035
[16]	杨燕霞. 基于专家权重调整算法的火力发电厂选址[J]. 电子测试, 2020(12):30-32.
	YANG Yanxia. Thermal power plant location based on expert weight adjustment algorithm[J]. Electronic Test, 2020(12):30-32.
[17]	LAVASANI S M, RAMZALI N, SABZALIPOUR F, et al. Utilisation of fuzzy fault tree analysis (FFTA) for quantified risk analysis of leakage in abandoned oil and natural-gas wells[J]. Ocean Engineering, 2015, 108:729-737. doi: 10.1016/j.oceaneng.2015.09.008
[18]	LI Xinhong, CHEN Guoming, JIANG Shengyu, et al. Developing a dynamic model for risk analysis under uncertainty: case of third-party damage on subsea pipelines[J]. Journal of Loss Prevention in the Process Industries, 2018, 54:289-302. doi: 10.1016/j.jlp.2018.05.001
[19]	余建星, 刘天, 余杨. 顶张紧式立管作业风险源识别与失效模型[J]. 油气储运, 2020, 39(1):112-120.
	YU Jianxing, LIU Tian, YU Yang. Risk source identification and failure model for the operation of top tensioned riser[J]. Oil & Gas Storage and Transportation, 2020, 39(1):112-120.

编号	中间事件	编号	中间事件	编号	中间事件
M₁	非粘结柔性立管失效	M₆	扭转断裂	M₁₁	外保护套失效
M₂	压溃	M₇	疲劳	M₁₂	钢丝骨架断裂
M₃	破裂	M₈	压力超过安全范围	M₁₃	钢丝骨架径向屈曲或解锁
M₄	拉伸断裂	M₉	腐蚀与高拉伸荷载联合作用	M₁₄	腐蚀疲劳
M₅	压缩破坏	M₁₀	磨损与高拉伸荷载联合作用	M₁₅	铠装层磨损疲劳
编号	底事件	编号	底事件	编号	底事件
D₁	制造缺陷	D₇	安装缺陷	D₁₃	立管发生扭转
D₂	聚合物老化收缩产生椭圆度	D₈	管道外部磨损	D₁₄	扭转力与钢丝方向一致
D₃	水深过大	D₉	通风系统失效	D₁₅	扭转力与钢丝方向相反
D₄	材料强度不足	D₁₀	拉伸荷载过大	D₁₆	船舶运动
D₅	腐蚀	D₁₁	外保护套屈曲抗力不足	D₁₇	波浪荷载
D₆	侵蚀	D₁₂	抗拉装甲层受压刚度低	D₁₈	聚合物层疲劳

等级	区间数	可能性	严重度
Ⅰ	[0,0.2)	小	系统轻微损坏
Ⅱ	[0.2,0.4)	较小	系统损坏,轻微财产损失
Ⅲ	[0.4,0.6)	中	系统损坏,较大财产损失
Ⅳ	[0.6,0.8)	较大	系统损坏,影响生产
Ⅴ	[0.8,1]	大	系统损坏,造成停产

二维云模型和贝叶斯网络的立管风险评估方法

Risk assessment method of risers based on two-dimensional cloud model and BN

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 12

参考文献 19

相关文章 15

编辑推荐

Metrics

本文评价

专家	职称	工龄/ a	学历	年龄/ 岁	得分	主观权重
1	高级工程师	28	硕士	51	16	0.320 0
2	副教授	19	博士	48	15	0.300 0
3	教授	32	博士	56	19	0.380 0
合计					50	1.000 0
