基于模糊统计法的采空区稳定性评价

doi:10.16265/j.cnki.issn1003-3033.2023.02.0629

摘要/Abstract

摘要：

针对采空区稳定性评价指标权重计算的主观随意性和指标分级标准的模糊不确定性问题,采用文献调研法收集近10年60余篇采空区稳定性评价的研究成果,统计分析采空区稳定性评价指标的频次,建立基于指标统计频次的采空区稳定性评价指标体系;根据采空区稳定性评价指标相对频次的分布信息特征,采用1—9位标度法描述18个相对频次等长分布区间的相对关系,提出基于指标相对频次的权重计算方法,减少主观随意性对指标权重计算的影响;通过对各评价指标各等级划分边界信息的统计法分析,建立采空区稳定性评价指标各等级的隶属度函数,并采用30个采空区样本数据验证隶属度函数的可靠性,进而构建基于指标相对频次权重算法和评价指标各等级隶属度函数的采空区稳定性评价模型,并将其应用于肖家河磷矿采空区稳定性评价分析中。结果表明:该磷矿的某采空区稳定性等级为Ⅰ等级,评价结果与实际情况相符,验证了该采空区稳定性评价模型的有效性。

关键词: 采空区, 稳定性评价, 模糊统计法, 隶属度函数, 指标相对频次

Abstract:

Aiming at the subjective arbitrariness of weight calculation about goaf stability evaluation index and the fuzzy uncertainty of index classification standard, more than 60 research results about goaf stability evaluation in recent ten years were collected to analyze the frequency of goaf stability evaluation indexes by literature research method, and the goaf stability evaluation index system was established based on index statistical frequency. According to the distribution information characteristics of the relative frequency of the evaluation index about goaf stability, the 1-9 scale method was used to describe the relative relationship of 18 equal length distribution intervals of the relative frequency, and the weight calculation method based on the relative frequency of the index was established to reduce the influence of subjective randomness on the calculation of index weight. The membership function of each grade about goaf stability evaluation index was established based on the statistical analysis of the boundary information of each evaluation index, and the reliability of the membership function was verified by using 30 goaf sample data. The goaf stability evaluation model based on the index relative frequency weight algorithm and the membership function of each grade about the evaluation index was constructed and applied to the stability evaluation analysis of the goaf in Xiaojiahe Phosphate Mine. The results show that the grade of the goaf stability of the phosphate mine is gradeⅠ, and the evaluation results conform with the reality, which verifies the effectiveness of the evaluation model of the goaf stability.

Key words: goaf, stability evaluation, fuzzy statistical method, membership function, index relative frequency

柯丽华, 孟瑶尧, 姚囝, 王其虎, 唐华倩. 基于模糊统计法的采空区稳定性评价[J]. 中国安全科学学报, 2023, 33(2): 59-67.

KE Lihua, MENG Yaoyao, YAO Nan, WANG Qihu, TANG Huaqian. Evaluation of goaf stability based on fuzzy statistical method[J]. China Safety Science Journal, 2023, 33(2): 59-67.

图/表 11

表1

图1

表2

基于相对频次法的判断矩阵标度及其含义

标度值	所属分度区间( $T r k > 1)$	标度值	所属分度区间( $T r k < 1)$
1	$[1,\frac{8+\text{max}\left( \frac{{{\text{D}}_{\text{jr}}}}{{{\text{D}}_{\text{jk}}}} \right)}{9})$	1	$[\frac{8+\text{min}\left( \frac{{{\text{D}}_{\text{jr}}}}{{{\text{D}}_{\text{jk}}}} \right)}{9},1]$
3	$[\frac{7+2\text{max}\left( \frac{{{\text{D}}_{\text{jr}}}}{{{\text{D}}_{\text{jk}}}} \right)}{9},\frac{2+\text{max}\left( \frac{{{\text{D}}_{\text{jr}}}}{{{\text{D}}_{\text{jk}}}} \right)}{3})$	1/3	$[\frac{2+\text{min}\left( \frac{{{\text{D}}_{\text{jr}}}}{{{\text{D}}_{\text{jk}}}} \right)}{3},\frac{7+2\text{min}\left( \frac{{{\text{D}}_{\text{jr}}}}{{{\text{D}}_{\text{jk}}}} \right)}{9})$
5	$[\frac{5+4\text{max}\left( \frac{{{\text{D}}_{\text{jr}}}}{{{\text{D}}_{\text{jk}}}} \right)}{9},\frac{4+5\text{max}\left( \frac{{{\text{D}}_{\text{jr}}}}{{{\text{D}}_{\text{jk}}}} \right)}{9})$	1/5	$[\frac{4+5\text{min}\left( \frac{{{\text{D}}_{\text{jr}}}}{{{\text{D}}_{\text{jk}}}} \right)}{9},\frac{5+4\text{min}\left( \frac{{{\text{D}}_{\text{jr}}}}{{{\text{D}}_{\text{jk}}}} \right)}{9})$
7	$[\frac{1+2\text{max}\left( \frac{{{\text{D}}_{\text{jr}}}}{{{\text{D}}_{\text{jk}}}} \right)}{3},\frac{2+7\text{max}\left( \frac{{{\text{D}}_{\text{jr}}}}{{{\text{D}}_{\text{jk}}}} \right)}{9})$	1/7	$[\frac{2+7\text{min}\left( \frac{{{\text{D}}_{\text{jr}}}}{{{\text{D}}_{\text{jk}}}} \right)}{9},\frac{1+2\text{min}\left( \frac{{{\text{D}}_{\text{jr}}}}{{{\text{D}}_{\text{jk}}}} \right)}{3})$
9	$[\frac{1+8\text{max}\left( \frac{{{\text{D}}_{\text{jr}}}}{{{\text{D}}_{\text{jk}}}} \right)}{9},\text{max}\left( \frac{{{\text{D}}_{\text{jr}}}}{{{\text{D}}_{\text{jk}}}} \right))$	1/9	$[\text{min}\left( \frac{{{D}_{jr}}}{{{D}_{jk}}} \right),\frac{1+8\text{min}\left( \frac{{{\text{D}}_{\text{jr}}}}{{{\text{D}}_{\text{jk}}}} \right)}{9})$
2,4,6,8	介于以上2个相邻判断的中值	1/2、1/4、1/6、1/8	介于以上2个相邻判断的中值

表2

表3

指标相对频次及判断矩阵的构建

指标相对频次						标准值	$m a x T r k$	$m i n T r k$	判断矩阵 $R 1 - 3$	$W$	C.R. <0.1
指标相对频次						标准值	1.30	0.77	判断矩阵 $R 1 - 3$	$W$
	$X 1$		$X 2$		$X 3$		1、1	[1,1.03)	[0.97,1)	$1 1 / 3 6 319 1 / 6 1 / 9 1$		0.28 0.66 0.06
$X 1$	1.00		0.92		1.19		3、1/3	[1.07,1.10)	[0.92,0.95)
$X 2$	1.09		1.00		1.30		5、1/5	[1.13,1.17)	[0.87,0.90)
$X 3$	0.84		0.77		1.00		7、1/7	[1.20,1.23)	[0.82,0.85)
—							9、1/9	[1.27,1.30]	[0.77,0.80)
指标相对频次							标准值	$m a x T r k$	$m i n T r k$	判断矩阵 $R 11 - 14$	$W$	C.R. <0.1
指标相对频次							标准值	1.83	0.55	判断矩阵 $R 11 - 14$	$W$
	$X 11$	$X 12$		$X 13$		$X 14$	1、1	[1,1.09)	[0.95,1)	$1292 1 / 2 171 1 / 9 1 / 7 1 1 / 7 1 / 2 171$	0.45 0.25 0.04 0.25
$X 11$	1.00	1.16		1.83		1.16	3、1/3	[1.18,1.28)	[0.85,0.90)
$X 12$	0.86	1.00		1.58		1.00	5、1/5	[1.37,1.46)	[0.75,0.80)
$X 13$	0.55	0.63		1.00		0.63	7、1/7	[1.55,1.65)	[0.65,0.70)
$X 14$	0.86	1.00		1.58		1.00	9、1/9	[1.74,1.83]	[0.55,0.60)

表3

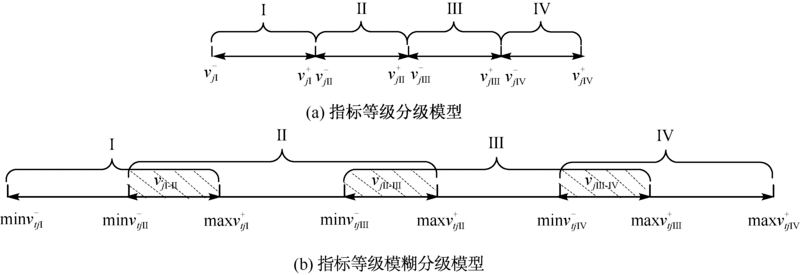

图2

表4

采空区稳定性评价指标等级分界点分布信息

等级分界点	$X 11$	$X 12$	$X 13$	$X 14$	$X 21$	$X 22$	$X 23$	$X 24$	$X 25$	$X 31$	$X 32$	$X 33$
$v j Ⅰ - Ⅱ$	100~200	100~800	1~3	0.75~0.9	60~280	60~90	0.75~0.9	0.75~0.9	0.75~0.9	0.75~0.9	0.75~0.9	0.75~0.9
$v j Ⅱ - Ⅲ$	200~500	400~1 500	0.3~0.5	0.5~0.6	30~120	50~75	0.5~0.6	0.5~0.6	0.5~0.6	0.5~0.6	0.5~0.6	0.5~0.6
$v j Ⅲ - Ⅳ$	300~1 000	800~2 400	0.25~0.33	0.25~0.3	20~70	25~50	0.25~0.3	0.25~0.3	0.25~0.3	0.25~0.3	0.25~0.3	0.25~0.3

表4

表5

采空区指标隶属度函数

	稳定性隶属度函数 $x ≤ v j Ⅰ - Ⅱ$	基本稳定性隶属度函数 $v j Ⅰ - Ⅱ ≤ x ≤ v j Ⅱ - Ⅲ$	不稳定性隶属度函数 $v j Ⅱ - Ⅲ ≤ x ≤ v j Ⅲ - Ⅳ$	极不稳定性隶属度函数 $x > v j Ⅲ - Ⅳ$
$X 11$	$1 - Φ x - 137.6 22.49$	$Φ x - 137.6 22.49 - Φ x - 236.4 22.25$	$Φ x - 236.4 22.5 - Φ x - 413.1 22.5$	$Φ x - 413.1 22.8$
$X 12$	$1 - Φ x - 903.8 22.49$	$Φ x - 903.8 22.49 - Φ x - 1 250 24.86$	$Φ x - 1 250 24.86 - Φ x - 2 773 24.86$	$Φ x - 2 773 24.86$
$X 13$	$Φ x - 1.125 0.062$	$Φ x - 0.695 3 0.081 - Φ x - 1.125 0.062$	$Φ x - 0.304 3 0.079 - Φ x - 0.695 3 0.081$	$1 - Φ x - 0.304 3 0.079$
$X 21$	$Φ x - 68.05 3.35$	$Φ x - 55 2.55 - Φ x - 68.05 3.35$	$Φ x - 50.94 9.74 - Φ x - 55 2.55$	$1 - Φ x - 413.1 22.8$
$X 22$	$Φ x - 67.94 3.41$	$Φ x - 58.3 3.35 - Φ x - 67.94 3.41$	$Φ x - 41.77 3.5 - Φ x - 58.3 3.35$	$1 - Φ x - 41.77 3.5$
其他指标	$Φ x - 0.75 0.025$	$Φ x - 0.58 0.033 - Φ x - 0.75 0.025$	$Φ x - 0.28 0.033 - Φ x - 0.58 0.033$	$1 - Φ x - 0.28 0.033$

表5

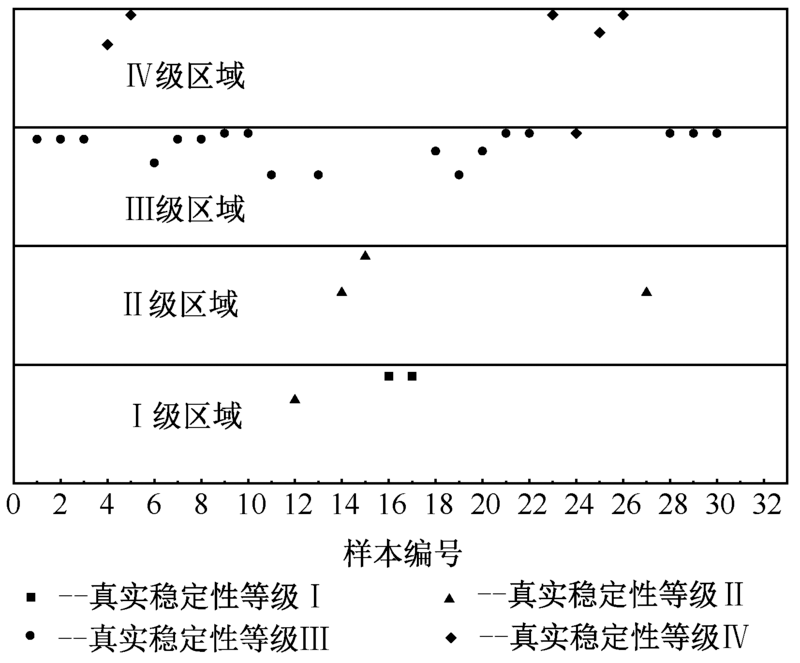

图3

表6

图4

表7

肖家河磷矿采空区稳定性评价指标数据

指标	$X 11$	$X 12$	$X 13$	$X 14$	$X 21$	$X 22$	$X 23$	$X 24$	$X 25$	$X 31$	$X 32$	$X 33$
指标值	600	316.2	0.38	0.8	76.83	65	0.4	0.8	0.8	0.85	0.9	0.9

表7

参考文献 23

[1]	姚囝, 叶义成, 王其虎, 等. 基于量纲分析的缓倾斜采空区顶板稳定性的影响规律研究[J]. 岩土力学, 2018, 39(11):4232-4241.
	YAO Nan, YE Yicheng, WANG Qihu, et al. Study on influence of stability of gently inclined stope roof based on dimensional analysis[J]. Rock and Soil Mechanics, 2018, 39(11):4232-4241.
[2]	邓红卫, 贾明. 基于UAHP的采空区稳定性模糊综合评判[J]. 中国安全科学学报, 2012, 22(3):24-29.
	DENG Hongwei, JIA Ming. Fuzzy comprehensive evaluation of gob area stability based on uncertain analytic hierarchy process[J]. China Safety Science Journal, 2012, 22 (3):24-29.
[3]	刘洋, 李克钢, 李明亮, 等. 基于AHP-模糊评价的采空区稳定性研究[J]. 有色金属工程, 2020, 10(11):114-119.
	LIU Yang, LI Kegang, LI Mingliang, et al. Study on the stability of mined-out area based on AHP-fuzzy evaluation[J]. Nonferrous Metals Engineering, 2020, 10 (11): 114-119.
[4]	王新民, 谢盛青, 张钦礼, 等. 基于模糊数学综合评判的采空区稳定性分析[J]. 昆明理工大学学报:理工版, 2010, 35(1):9-13.
	WANG Xinmin, XIE Shengqing, ZHANG Qinli, et al. Stability analysis of mined-out area based on fuzzy mathematical[J]. Journal of Kunming University of science and Technology: Science and Technology, 2010, 35 (1): 9-13.
[5]	张海波, 宋卫东. 基于模糊-层次分析理论的复杂采空区危险性分析[J]. 黄金, 2013, 34(12):28-31.
[6]	刘小军, 尹土兵. 采空区危险性的RES-可拓联系云评价模型研究[J]. 科技促进发展, 2020, 16(1):91-98.
[7]	侯俊, 程文文, 闵忠鹏, 等. 基于未确知测度理论的采空区稳定性分级[J]. 黄金, 2017, 38(11):29-37.
[8]	何泽正, 郭忠林, 刘林, 等. 基于功效系数法的采空区稳定性判别方法研究[J]. 有色金属:矿山部分, 2021, 73(2):53-59.
	HE Zezheng, GUO Zhonglin, LIU Lin, et al. Study on stability discrimination method of goaf based on efficiency coefficient method[J]. Nonferrous Metals:Mining Section, 2021, 73(2): 53-59.
[9]	靳昊, 陈彦好, 周宗青, 等. 基于属性识别理论的金属矿山采空区塌陷灾害风险评估[J]. 金属矿山, 2021(3): 184-190.
	JIN Hao, CHEN Yanhao, ZHOU Zongqing, et al. Risk assessment of collapse disaster in goaf of metal mine based on attribute recognition theory[J]. Metal Mine, 2021(3):184-190.
[10]	DONG Longjun, SHU Weiwei, LI Xibing, et al. Quantitative evaluation and case study of risk degree for underground goafs with multiple indexes considering uncertain factors in mine[J]. Geofluids, 2017, 2017:1-15.
[11]	HU Jianhua, SHANG Junlong, ZHOU Keping, et al. Hazard degree identification of goafs based on scale effect of structure by RS-TOPSIS method[J]. Journal of Central South University, 2015, 22(2):684-692. doi: 10.1007/s11771-015-2571-1
[12]	李随成, 陈敬东, 赵海刚, 等. 定性决策指标体系评价研究[J], 系统工程理论与实践, 2001, 21(9):22-28. doi: 10.12011/1000-6788(2001)9-22
	LI Suicheng, CHEN Jingdong, ZHAO Haigang, et al. Studying on the method of appraising qualitative decision indication system[J]. Systems Engineering-Theory & Practice, 2001, 21(9):22-28.
[13]	陈虎, 叶义成, 王其虎. 基于ISM和因素频次法的尾矿库溃坝风险分级[J]. 中国安全科学学报, 2018, 28(12):150-157. doi: 10.16265/j.cnki.issn1003-3033.2018.12.024
	CHEN Hu, YE Yicheng, WANG Qihu. Tailings pond dam break risk classification study based on both ISM and factor frequency method[J]. China Safety Science Journal, 2018, 28(12):150-157. doi: 10.16265/j.cnki.issn1003-3033.2018.12.024
[14]	叶义成, 柯丽华, 黄德育. 系统综合评价技术及其应用[M]. 北京: 冶金工业出版社, 2006:76-90.
[15]	温秀芬. 模糊三分法的扩展及应用[D]. 沈阳: 东北大学, 2011.
	WEN Xiufen. The generalization of fuzzy trichotomy and its applications[D]. Shengyang: Northeastern University, 2011.
[16]	欧阳斌, 陈艳红, 邓传军. 基于云物元模型的采空区稳定性评估研究[J]. 有色金属:矿山部分, 2020, 72(6):52-55.
	OUYANG Bin, CHEN Yanhong, DENG Chuanjun. Research of goaf stability evaluation based on cloud-matter element model[J]. Nonferrous Metals:Mining Section, 2020, 72(6):52-55.
[17]	李强, 李海云. 基于改进层次分析法-可拓理论的采空区稳定性评估模型研究[J]. 采矿技术, 2021, 21(3): 60-63.
[18]	王腾, 张明清, 马振乾, 等. 基于改进组合赋权未确知模型的采空区危险性评价[J]. 采矿技术, 2018, 18(2):28-32.
[19]	赵超, 马俊超, 万黎明, 等. 基于层次可拓分析法的采空区塌陷危险性评价研究[J]. 安全与环境工程, 2016, 23(6):35-40.
	ZHAO Chao, MA Junchao, WAN liming, et al. Risk evaluation of underground goaf collapse based on the hierarchy extension analysis[J]. Safety and Environmental Engineering, 2016, 23(6):35-40.
[20]	廖宝泉, 柯愈贤, 卿琛, 等. 基于相对差异函数的金属矿采空区危险性识别[J]. 黄金科学技术, 2021, 29(3):440-448.
[21]	路凡, 罗周全, 马红贝, 等. 基于变权欧氏距离关系度的采空区稳定性评价[J]. 中国地质灾害于防治学报, 2015, 26(3):95-100.
	LU fan, LUO Zhouquan, MA Hongbei, et al. The stability evaluation of underground goaf based on relation degree of euclidean distance with variable weights[J]. The Chinese Journal of Geological Hazard and Control, 2015, 26(3): 95-100.
[22]	王瑞鹏, 高永涛, 吴顺川. 基于改进熵-云模型的隧道采空区稳定性评价[J]. 现代矿业, 2017, 33(10):208-211.
[23]	李孜军, 林武清, 陈阳. 基于AGA-BP神经网络的采空区危险性评价[J]. 中国安全生产科学技术, 2015, 11(7):135-14.
	LI Zijun, LIN Wuqing, CHEN Yang. Evaluation on risk of goaf based on AGA-BP neural network[J]. Journal of Safety Science and Technology, 2015, 11(7):135-14.

指标名称	频次	指标名称	频次	指标名称	频次	指标名称	频次
水文状况	48	岩石抗压强度	29	采空区高度	21	采空区形成时间	10
采空区埋深	44	采空区高跨比	24	工程布置	21	采矿影响	10
地质状况	40	采空区跨度	24	周边采矿影响	21	岩石抗拉强度	9
采空区顶板暴露面积	38	岩体结构	24	矿体倾角	15	构造应力	8
矿柱留设	38	采空区空间形态	24	顶板特性	13	节理条件	7
采空区联通情况	37	岩石质量指标(Rock Quality Designation, RQD)	23	爆破扰动影响	11	结构面间距	7
