基于SDG和CBR的化工过程风险评价

doi:10.16265/j.cnki.issn1003-3033.2025.03.1368

摘要/Abstract

摘要：

为全面高效率分析与评价化工过程风险,设计开发基于符号有向图(SDG)与案例推理(CBR)的化工过程风险分析与评价辅助系统,并集成保护层分析(LOPA)和安全完整性等级(SIL)基础验算功能,实现风险的半定量化分析和评价。此外,利用CBR技术实现对化工过程历史案例经验的有效保存与复用,提高危险与可操作性分析(HAZOP)和评价辅助系统的使用功效。采用该系统开展丙烯氧化制取丙烯酸化工工艺风险评价,结果表明:该系统与企业自主风险评价的结果基本一致,具有良好的实用性和可靠性。SDG-CBR耦合推理机制突破传统HAZOP对人工经验的依赖,实现危险识别从定性到半定量转变,提高评估效率和准确性。

关键词: 符号有向图(SDG), 案例推理(CBR), 危险与可操作性分析(HAZOP), 化工过程, 风险评价

Abstract:

To comprehensively and efficiently analyze and evaluate chemical process risks, a risk analysis and evaluation auxiliary system for chemical processes was designed and developed based on SDG and CBR. The system was integrated with foundational verification functions for layer of protection analysis (LOPA) and safety integrity level (SIL), enabling semi-quantitative risk analysis and evaluation. Additionally, CBR technology was utilized to effectively preserve and reuse historical case experiences in chemical processes, thereby enhancing the efficacy of HAZOP and the auxiliary evaluation system. The system was applied to conduct a risk evaluation of the propylene oxidation to acrylic acid process. The results demonstrate that the system aligns closely with the independent risk evaluation outcomes of the enterprise, exhibiting strong practicality and reliability. The SDG-CBR coupling reasoning mechanism is verified to overcome the reliance of traditional HAZOP on manual experience, achieving a qualitative-to-semi-quantitative transformation in hazard identification while enhancing evaluation efficiency and accuracy.

Key words: signed directed graph (SDG), case-based reasoning (CBR), hazard and operability analysis (HAZOP), chemical process, risk assessment

中图分类号:

X937

陈文涛, 杨茗铠, 王文和, 宋宏伟, 孙超. 基于SDG和CBR的化工过程风险评价[J]. 中国安全科学学报, 2025, 35(3): 77-84.

CHEN Wentao, YANG Mingkai, WANG Wenhe, SONG Hongwei, SUN Chao. Chemical process risk assessment utilizing SDG and CBR methodologies[J]. China Safety Science Journal, 2025, 35(3): 77-84.

图/表 6

表1

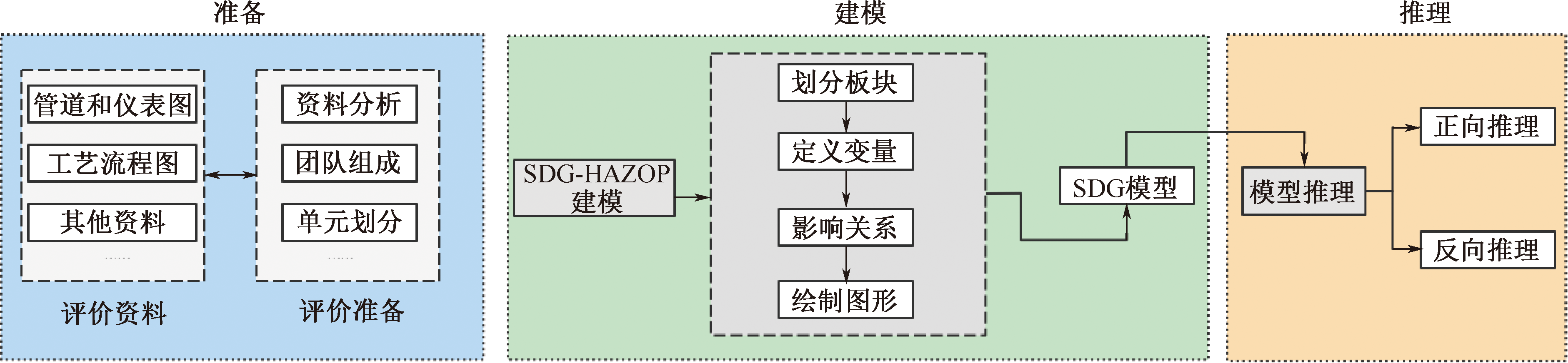

图1

图2

表2

表3

表4

参考文献 18

[1]	李家运. 化工设计与安全评价对化工安全生产的影响研究[J]. 低碳世界, 2022, 12(4): 175-177.
[2]	王立进. 化工工艺的风险识别与安全评价[J]. 化学工程与装备, 2022(10): 251-252.
[3]	吕彦杰. 化工企业火灾爆炸事故特性及对策建议[J]. 消防科学与技术, 2022, 41(6): 856-859.
	LYU Yanjie. Characteristics and countermeasures of fire and explosion accidents in chemical enterprises[J]. Fire Science and Technology, 2022, 41(6): 856-859.
[4]	胡万吉. 2009—2018年我国化工事故统计与分析[J]. 今日消防, 2019, 4(2):3-7.
[5]	张圣柱, 王旭, 魏利军, 等. 2016—2020年全国化工和危险化学品事故分析研究[J]. 中国安全生产科学技术, 2021, 17(10):119-126.
	ZHANG Shengzhu, WANG Xu, WEI Lijun, et al. Analysis and research on chemical and hazardous chemicals accidents in China during 2016-2020[J]. Journal of Safety Science and Technology, 2021, 17(10):119-126.
[6]	赵国良. 探究化工工艺的风险识别和安全评价[J]. 山西化工, 2022, 42(3): 228-229.
	ZHAO Guoliang. On the risk identification and safety evaluation of chemical process[J]. Shanxi Chemical Industry, 2022, 42(3): 228-229.
[7]	马静. 化工工艺安全风险辨识研究进展[J]. 化工管理, 2022(29): 68-70.
	MA Jing. Research progress in safety risk identif?ication of chemical process[J]. Chemical Industry Management, 2022(29): 68-70.
[8]	VISWANATHAN S, SHAH V V. Hybrid framework for hazard identification and assessment in batch processes[J]. AIChE Journal, 2002, 48(8): 1765-1774.
[9]	许兰娟, 周江涛, 曹青. 基于动态SDG模型的间歇过程HAZOP方法研究[J]. 中国安全生产科学技术, 2011, 7(9): 162-164.
	XU Lanjuan, ZHOU Jiangtao, CAO Qing. Study of HAZOP analysis for batch processes based on dynamic SDG model[J]. Journal of Safety Science and Technology, 2011, 7(9): 162-164.
[10]	刘康炜, 于风清. 一种基于状态向量推理的SDG-HAZOP分析方法[J]. 安全与环境工程, 2015, 19(3): 73-76.
	LIU Kangwei, YU Fengqing. SDG-HAZOP analysis method based on status vector reasoning[J]. Safety and Environmental Engineering, 2015, 19(3): 73-76.
[11]	吴重光. 人工智能+HAZOP分析软件介绍[J]. 劳动保护, 2019(11): 90-92.
[12]	GRABOWSKI M, AYYALASOMAYAJULA P, MERRICK J, et al. Accident precursors and safety nets: leading indicators of tanker operations safety[J]. Maritime Policy & Management, 2007, 34(5):405-425.
[13]	李潇. 采用CBR进行计算机辅助HAZOP方法的研究[D]. 北京: 北京化工大学, 2009.
	LI Xiao. Study on computer-aided HAZOP by adoption of CBR[D]. Beijing: Beijing University of Chemical Technology, 2009.
[14]	许晶. 基于案例的HAZOP专家系统研究与开发[D]. 青岛: 中国石油大学(华东), 2014.
	XU Jing. Research and development of the HAZOP expert system based on CBR[D]. Qingdao: China University of Petroleum: East China, 2014.
[15]	付强. 风险分析和风险控制对化工企业安全生产至关重要[J]. 中国石油和化工标准与质量, 2020, 40(9): 15-16.
[16]	李洋, 盖盈盈, 保护层分析(LOPA)与HAZOP分析结合的应用研究[J]. 山东化工, 2022, 51(12): 201-203.
	LI Yang, GAI Yingying, Application research on the combination of protective layer analysis (LOPA) and HAZOP analysis[J]. Shandong Chemical Industry, 2022, 51(12): 201-203.
[17]	杜旭红, 刘晓明, 郑建国, 等. 铀转化电解制氟工艺的HAZOP与LOPA-SIL风险评估分析[J]. 自动化与仪器仪表, 2022(8): 297-302.
	DU Xuhong, LIU Xiaoming, ZHENG Jianguo, et al. HAZOP and LOPA-SIL risk assessment analysis of uranium conversion electrolysis process for fluorine production[J]. Automation & Instrumentation, 2022(8): 297-302.
[18]	国家安全生产监督管理总局. 危险与可操作性分析(HAZOP分析)应用导则[Z]. 2013-10-01.

序号	PFDavg	SIL等级
1	10^-2~10^-1	1
2	10^-3~10^-2	2
3	10^-4~10^-3	3
4	10^-5~10^-4	4

序号	变量	偏差	原因	后果	可能性	严重度	风险等级	现有安全措施	采取措施后
序号	变量	偏差	原因	后果	可能性	严重度	风险等级	现有安全措施	可能性	严重度	风险等级
1	丙烯汽化器压力	压力高	丙烯汽化器压力调节阀开度大	第一反应器温度升高,可能超温,催化剂粉结损坏,物料泄漏,潜在火灾爆炸,人员伤亡风险	4	4	16	①安全阀;②爆炸曲线及爆炸曲线触发报警;③温度高连锁	3	4	12
2				可能超压,设备损坏	4	4	16	①压力控制及压力高报警;②丙烯汽化器设安全阀	2	3	6
3				丙烯汽化器温度降低,冷冻水温度降低,可能冻堵,影响系统正常运行	4	3	12	—	4	3	12
4			丙烯汽化器冷冻水管线温度调节阀开度大	第一反应器温度升高,可能超温,催化剂粉结损坏,物料泄漏,潜在火灾爆炸,人员伤亡风险	5	4	20	①安全阀;②爆炸曲线及爆炸曲线触发报警;③温度高连锁	3	4	12
5				可能超压,设备损坏	5	3	15	①爆破片;②温度高报警;③安全阀	2	3	6
6				丙烯汽化器温度降低,冷冻水温度降低,可能冻堵,影响系统正常运行	5	3	15	—	5	3	15
7			丙烯汽化器进料调节阀开度大	第一反应器温度升高,可能超温,催化剂粉结损坏,物料泄漏,潜在火灾爆炸,人员伤亡风险	5	4	20	①安全阀;②爆炸曲线及爆炸曲线触发报警;③温度高连锁	3	4	12
8				可能超压,设备损坏	5	4	20	①爆破片;②温度高报警;③安全阀	3	3	9
9				丙烯汽化器温度降低,冷冻水温度降低,可能冻堵,影响系统正常运行	5	3	15	—	5	3	15

场景	描述	初始发生频率	使能条件	风险控制目标及结论
场景	描述	初始发生频率	使能条件	类别	可接受频率	独立保护层描述	独立保护层	风险差距	分析结论
氧化反应器温度升高	氧化第一反应器度调节阀开度过小或关闭	0.01	暴露概率 0.05	人员	1.0×10^-6	有爆破片进行物理防护	0.1	0.029	若SIL=1, 则风险可接受
	丙烯汽化器压力调节阀开度过大
	丙烯汽化器冷冻水管线温度调节阀开度大
	丙烯至第一反应器流量调节阀开度过大					氧化第一反应器设有爆炸曲线及爆炸曲线触发报警	0.1	0.1
	空气压缩机出口流量调节阀开度过大
	预混合器循环气流量调节阀开度过小或关闭
	空气预热器温度调节阀开度过大

回路	类别	名称	冗余结构	未检失效比例	已检失效比例	危险失效率	已检危险失效率	未检危险失效率	已检安全失效率	检验测试时间间隔/h	平均恢复时间/ h	系统 PFD_SIF	SIL 等级
氧化反应器温度高高	感应器	温度传感器	2oo3	0.1	0.05	1.26×10^-6	1.12×10^-6	1.36×10^-7	8.42×10^-7	8	8 760	2.60×10^-2	SIL1
	感应器	安全栅	2oo3	0.1	0.05	3.50×10^-7	0	3.50×10^-7	0	8
	逻辑运算器	主处理器	1oo1	0.1	0.05	3.63×10^-7	2.38×10^-7	1.25×10^-7	0	8
		电源模块	1oo1	0.1	0.05	2.50×10^-7	2.50×10^-7	0	0	8
		输入模块	1oo1	0.1	0.05	1.90×10^-7	9.00×10^-8	1.00×10^-7	4.32×10^-8	8
		输出模块	1oo1	0.1	0.05	2.00×10^-7	1.90×10^-7	1.00×10^-8	1.68×10^-8	8
	执行器	继电器	2oo2	0.1	0.05	4.28×10^-8	0	4.28×10^-8	0	24
		电磁阀	2oo2	0.1	0.05	1.56×10^-7	1.39×10^-7	1.74×10^-8	2.69×10^-7	24
		气动膜	2oo2	0.1	0.05	5.60×10^-7	0	5.60×10^-7	3.51×10^-6	24
		球阀	2oo2	0.1	0.05	1.86×10^-7	1.06×10^-7	7.96×10^-8	0	24
