考虑不确定性的复合灾害避难疏散风险评估模型

doi:10.16265/j.cnki.issn1003-3033.2023.07.0273

中国安全科学学报 ›› 2023, Vol. 33 ›› Issue (7): 203-212.doi: 10.16265/j.cnki.issn1003-3033.2023.07.0273

考虑不确定性的复合灾害避难疏散风险评估模型

魏米铃¹(), 王威¹^,^**(), 戎卿文², 刘晓然², 刘朝峰³

¹ 北京工业大学城市建设学部,北京 100124
² 北京建筑大学理学院,北京 102616
³ 河北工业大学土木与交通学院,天津 300401

收稿日期:2023-03-11 修回日期:2023-05-12 出版日期:2023-07-28
通讯作者:
^** 王威(1981—),男,河南沈丘人,博士,教授,博士生导师,主要从事城乡安全与防灾技术方面的研究。E-mail: ieeww@bjut.edu.cn。
作者简介:
魏米铃 (1996—),女,广东深圳人,硕士研究生,研究方向为城市避难疏散场所规划。E-mail: 850584537@qq.com。
戎卿文,讲师
刘晓然,副教授
刘朝峰,副教授
基金资助:
国家自然科学基金(52278472); 国家自然科学基金(51908025); 北京市自然科学基金(8232004); 河北省自然科学基金(E2022202119)

Risk assessment model of compound disaster evacuation considering uncertainty

WEI Miling¹(), WANG Wei¹^,^**(), RONG Qingwen², LIU Xiaoran², LIU Chaofeng³

¹ Faculty of Architecture, Civil And Transportation Engineering, Beijing University of Technology, Beijing 100124, China
² School of Science, Beijing University of Civil Engineering and Architecture, Beijing 102616, China
³ School of Civil and Transportation Engineering,Hebei University of Technology,Tianjin 300401,China

Received:2023-03-11 Revised:2023-05-12 Published:2023-07-28

摘要/Abstract

摘要：

为解决地震-暴雨典型复合灾害情景下避难疏散的不确定性,开展避难疏散风险评估研究。首先,基于我国避难疏散体系规划特征,提出地震暴雨复合灾害下城市避难疏散风险控制目标;其次,考虑避难疏散时间的不确定性,结合地震-暴雨复合灾害避难疏散特点,建立地震-暴雨复合灾害下城市道路通行能力快速评估模型;然后,考虑不同避难需求点风险接受程度的不确定性,提出基于城市规划用地特征的可接受风险水平系数;最后,考虑以上避难疏散过程的不确定性特征,采用优化算法计算最大覆盖应急设施选址决策模型,构建基于地震-暴雨复合灾害避难疏散风险评估模型,并以某北方城市防灾疏散责任区为实证对象,探讨多风险控制目标与多规划方案组合下的风险情况,提出该防灾疏散责任区的最小疏散风险避难场所规划方案。结果表明:该模型能更为实际地评估地震-暴雨复合灾害情景下避难疏散风险,实现不确定因素的量化分析,达到风险评估和空间规划的有效衔接。

关键词: 不确定性, 复合灾害, 避难疏散风险, 评估模型, 规划方案

Abstract:

In order to solve the uncertainty problem of evacuation under the typical complex disaster scenario of earthquake and rainstorm, the risk assessment of evacuation was studied. Firstly, based on the planning characteristics of China's evacuation system, the risk control objectives of urban evacuation under the combined disaster of earthquake and rainstorm were put forward. Then, considering the uncertainty of evacuation time and the evacuation characteristics of earthquake-rainstorm compound disaster, a rapid evaluation model of urban road capacity under earthquake-rainstorm compound disaster was established. Secondly, considering the uncertainty of risk acceptance degree of different refuge demand points, the acceptable risk level coefficient based on the characteristics of urban planning land was put forward. Finally, considering the uncertainty characteristics of the above evacuation process, the optimal algorithm was adopted to calculate the decision-making model of the location of the maximum coverage emergency facilities, and the evacuation risk assessment model based on earthquake and rainstorm combined disasters was constructed. Taking the disaster prevention and evacuation responsibility area of a northern city as an empirical object, this paper probed into the risk situation under the combination of multi-risk control objectives and multi-planning schemes, and put forward the planning scheme of the shelter with minimum evacuation risk in this disaster prevention and evacuation responsibility area. The research shows that the model can make a more practical evacuation risk assessment for earthquake-rainstorm combined disaster scenarios, realize the quantitative analysis of uncertain factors, and achieve an effective connection between risk assessment and spatial planning.

Key words: uncertainty, compound disaster, evacuation risk, evaluation model, planning scheme

魏米铃, 王威, 戎卿文, 刘晓然, 刘朝峰. 考虑不确定性的复合灾害避难疏散风险评估模型[J]. 中国安全科学学报, 2023, 33(7): 203-212.

WEI Miling, WANG Wei, RONG Qingwen, LIU Xiaoran, LIU Chaofeng. Risk assessment model of compound disaster evacuation considering uncertainty[J]. China Safety Science Journal, 2023, 33(7): 203-212.

图/表 14

表1

图1

表2

图2

表3

可接受风险水平系数指标取值

用地类型	居住用地	商业办公用地	文化活动用地	教育科研用地	医疗卫生用地	其他
β₁	0.36	0.48	0.60	0.36	0.48	0.6~1
容积率	<0.8	0.8~ 1.2	1.2~ 1.8	1.8~ 2.5	2.5~5	>5
$β 2$	0.84	0.72	0.60	0.48	0.36	0.24
建设年代	1945年以前	1945— 1960年	1960— 1975年	1975— 1990年	1990— 2010年	2010 以后
β₃	0.24	0.36	0.48	0.60	0.72	0.84

表3

图3

图4

图5

图6

图7

表4

图8

表5

图9

参考文献 16

[1]	2021年福岛地震:一场来自10年前“东日本大地震”的余震[EB/OL].(2021-02-14). https://new.qq.com/rain/a/20210214A06P6100.
[2]	持续更新丨四川泸县6.0级地震已致3死146伤[EB/OL].(2021-09-16). http://m.news.cctv.com/2021/09/16/ARTIHPBDRY1vsxxwL4Yg5DWD210916.shtml.
[3]	SAARINEN T F, HEWITT K, BURTON I. The hazardousness of a place: a regional ecology of damaging events[J]. Geographical Review, 1973, 63(1): DOI:10.2307/213252. doi: 10.2307/213252
[4]	LEONARD M, WESTRA S, PHATAK A, et al. A compound event framework for understanding extreme impacts[J]. Wiley Interdisciplinary Reviews:Climate Change, 2014, 5(1): 113-128. doi: 10.1002/wcc.2014.5.issue-1
[5]	宋守信, 陈明利, 翟怀远. 反脆弱机制在安全风险管控中的策略研究[J]. 中国安全科学学报, 2020, 30(12): 8-15. doi: 10.16265/j.cnki.issn 1003-3033.2020.12.002
	SONG Shouxin, CHEN Mingli, ZHAI Huaiyuan. Research on strategy of antifragile mechanism in safety risk management[J]. China Safety Science Journal, 2020, 30(12): 8-15. doi: 10.16265/j.cnki.issn 1003-3033.2020.12.002
[6]	久貝寿之. 防災性能評価に基つく市街地整備計画に資する地レベル区道路の防災性能評価手法の構築[D]. 東京: 東京大学, 2000.
[7]	尹之潜. 地震损失分析与设防标准[M]. 北京: 地震出版社, 2004:1-120.
[8]	陈志芬, 周健, 王家卓, 等. 应急避难场所规划中避难人口预测的简便方法:以地震灾害为例[J]. 城市规划, 2016, 40(9): 105-112.
	CHEN Zhifen, ZHOU Jian, WANG Jiazhuo, et al. A simple way to predict the evacuation population in the emergency shelter planning: exemplified by earthquake disasters[J]. City Planning Review, 2016, 40(9): 105-112.
[9]	高杰, 冯启民, 张海东. 城市群体建筑物震害模拟方法研究[J]. 震灾防御技术, 2007, 2(2): 193-200.
	GAO Jie, FENG Qimin, ZHANG Haidong. Study on earthquake damage simulation method of urban group buildings[J]. Technology for Earthquake Disaster Prevention, 2007, 2(2): 193-200.
[10]	杜鹏. 交通系统震害预测中瓦砾堆积问题的改进[J]. 世界地震工程, 2007(1): 161-164.
	DU Peng. Improvement for the calculating method of debris piling problem in the earthquake damage forecasting of the transportation system[J]. World Earthquake Engineering, 2007(1): 161-164.
[11]	陈鹏, 张继权, 孙滢悦, 等. 城市内涝灾害居民出行困难度评价:以长春市南关区为例[J]. 人民长江, 2017, 48(24): 20-25.
	CHEN Peng, ZHANG Jiquan, SUN Yingyue, et al. Assessment of residents going-out difficulty in urban waterlogging disaster: case of Nanguan district of Changchun city[J]. Yangtze River, 2017, 48(24): 20-25.
[12]	宋英华, 张哲, 方丹辉. 城市洪涝下承灾体暴露性及行人失稳风险分析[J]. 中国安全科学学报, 2020, 30(10): 105-111. doi: 10.16265/j.cnki.issn 1003-3033.2020.10.015
	SONG Yinghua, ZHANG Zhe, FANG Danhui. Analysis on exposure of disaster-bearing bodies and pedestrians' instability risk under urban waterlogging[J]. China Safety Science Journal, 2020, 30(10): 105-111. doi: 10.16265/j.cnki.issn 1003-3033.2020.10.015
[13]	夏军强, 董柏良, 周美蓉, 等. 城市洪涝中人体失稳机理与判别标准研究进展[J]. 水科学进展, 2022, 33(1): 153-163.
	XIA Junqiang, DONG Bailiang, ZHOU Meirong, et al. Research Progress on human instability mechanism and criterion in urban flood[J]. Advances in Water Science, 2021, 33(1): 153-163.
[14]	段满珍, 轧红颖, 李珊珊, 等. 震害道路通行能力评估模型[J]. 重庆交通大学学报:自然科学版, 2017, 36(5): 79-85.
	DUAN Manzhen, YA Hongying, LI Shanshan, et al. Assessment model for traffic capacity after seismic disaster[J]. Journal of Chongqing Jiaotong University:Natural Science, 2017, 36(5): 79-85.
[15]	王述红, 张泽, 侯文帅, 等. 综合管廊多灾种耦合致灾风险评价方法[J]. 东北大学学报:自然科学版, 2018, 39(6): 902-906.
	WANG Shuhong, ZHANG Ze, HOU Wenshuai, et al. Risk assessment method on multi-disaster coupled hazard for urban utility tunnel[J]. Journal of Northeastern University, 2018, 39(6): 902-906.
[16]	俞武扬. 突发事件下人员转移与应急资源配置决策研究[M]. 杭州: 浙江大学出版社, 2016: 1-151.

内涝风险	积涝水深/cm	道路状态描述	完好程度系数P_d	P_r
道路基本完好	0	路基、路面无明显积水,车辆、行人可正常通行	1.0~0.95	P_r=P_d
道路轻度内涝	0~15	道路轻微积水,可在短时间内迅速排出;车辆、行人仍可以正常通行	0.95~0.75
道路中度内涝	15~25	水深超过15 cm时,驾驶员无法判断车道的位置,对车辆行驶安全和行驶速度造成影响;水还未开始淹没人行道,对行人无影响	0.75~0.45
道路重度内涝	25~50	汽车发动机熄火;水将没过鞋帮,影响行人安全出入;交通中断	0.45~0.25	P_r =0
道路完全淹没	>50	道路完全丧失交通功能	<0.25	P_r =0

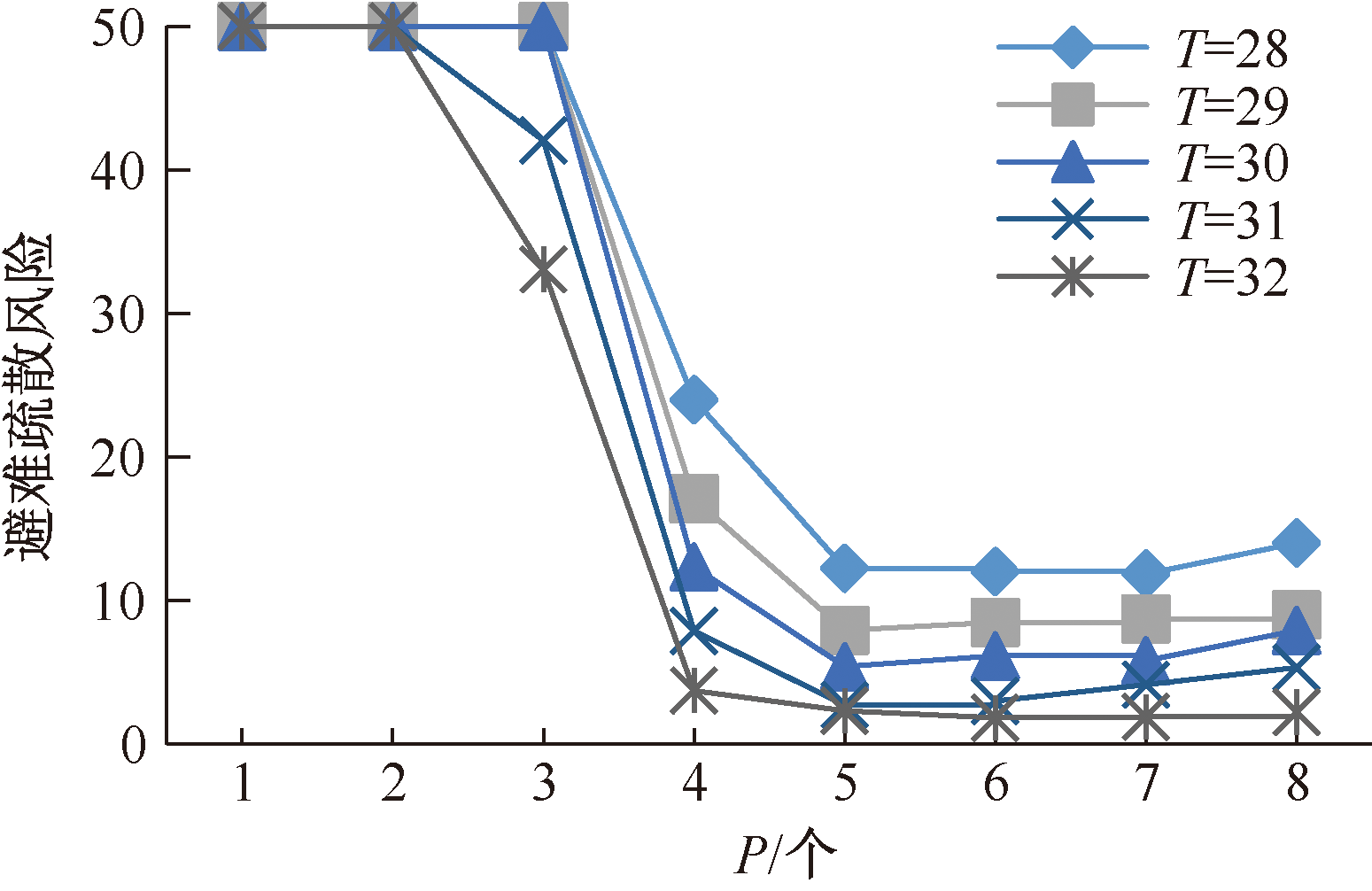

T	p
T	1	2	3	4	5	6	7	8
27	无解
28	无解			24.00	12.25	12.02	11.85	14.01
29	无解			17.10	7.93	8.48	8.73	9.00
30	无解			12.35	5.40	6.15	5.81	7.92
31	无解		42.05	7.88	2.72	3.00	4.14	5.33

p	1	2	3	4	5	6	7	8
最小风险值	无解			12.35	5.40	6.15	5.81	7.92
组合方案	—			B、C、D、G	B、C、D、F、G	B、C、D、E、F、G	A、B、C、D、F、G、H	A、B、C、D、E、F、G
